W odlewni po zakończeniu formowania i zalania formy odlew znajduje się w pakiecie masy (masa formierska + odlew). Jednym z typowych zadań urządzeń mechanicznych jest usunięcie pakietu z miejsca, w którym powstała forma, oraz przygotowanie go do dalszej obróbki (wybijania, transportu, ewentualnego chłodzenia, a następnie oczyszczania).

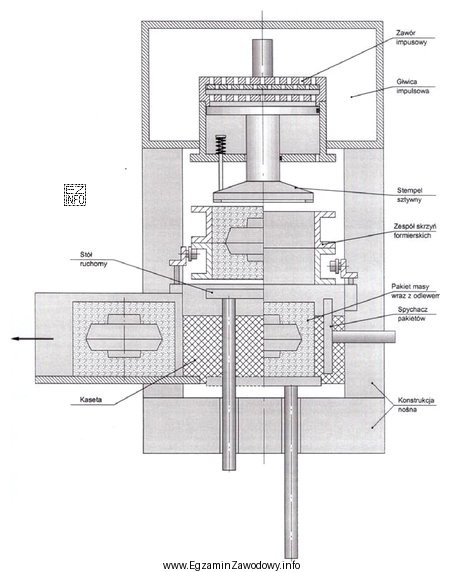

Odpowiedź "wypycharkę pakietu masy wraz z odlewem" jest właściwa, ponieważ wypycharka wykonuje ruch technologiczny polegający na wypchnięciu pakietu z układu formowania/skrzynek lub z gniazda, bez wykonywania zasadniczego procesu śrutowania czy intensywnego rozkruszania masy w bębnie. Kluczowa jest tu funkcja: przemieszczenie i wyprowadzenie pakietu jako całości na kolejny etap.
Dlaczego pozostałe odpowiedzi są niepoprawne:
- "oczyszczarkę wirnikowo-śrutową" wybiera się, gdy na rysunku widać komorę śrutowania i układ wyrzutu śrutu (wirnik/turbina). Jest to urządzenie do oczyszczania powierzchni odlewu, a nie do wypychania pakietu masy.
- "bęben wybijający z systemem chłodzenia" dotyczy etapu, w którym masa jest rozbijana/oddzielana od odlewu w ruchu bębna; dodatkowo może występować obieg powietrza lub inne rozwiązania chłodzące. To inna funkcja niż samo wypchnięcie pakietu.
- "kratę wibracyjną" kojarzy się z przesiewaniem i separacją (kruszenie, wibracje, odsiew masy). Krata wibracyjna nie jest typowo urządzeniem wypychającym pakiet, tylko elementem wybijania/odsiewania.
Wskazówka egzaminacyjna: gdy pytanie jest "Na rysunku przedstawiono…", warto najpierw ustalić jaką operację procesu realizuje urządzenie (transport/wypchnięcie, wybijanie, odsiew, śrutowanie), a dopiero potem dobrać nazwę. To ogranicza pomyłki między maszynami z sąsiednich etapów linii technologicznej.
