Rów odwadniający drogi to liniowy element robót ziemnych, którego zadaniem jest przejęcie i odprowadzenie wody (np. z pobocza, skarp lub warstw konstrukcyjnych) tak, aby nie doprowadzić do zawilgocenia i osłabienia korpusu drogowego. Na etapie wykonawczym jest to zazwyczaj wykop o charakterystycznym profilu (np. trapezowym lub zbliżonym), prowadzony wzdłuż drogi.
Dlaczego poprawna jest odpowiedź: "rowu odwadniającego drogę"?

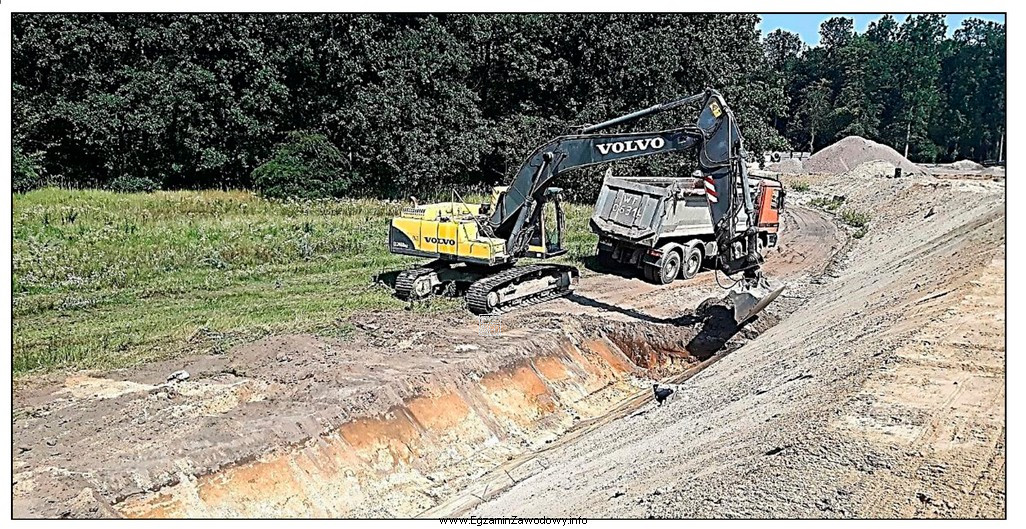

Jeśli rysunek przedstawia wydłużony wykop biegnący równolegle do drogi, o przekroju typowym dla rowów oraz zlokalizowany przy korpusie drogowym, to jest to typowa sytuacja wykonywania rowu odwadniającego. Kluczowe jest tu rozpoznanie funkcji i geometrii: element ma charakter ciągły i służy odwodnieniu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "wykopu pod ekran akustyczny" – taki wykop jest związany z posadowieniem konstrukcji ekranu (stopy/ławy, słupy), więc zwykle ma inny charakter: może być punktowy lub w osi ekranu, a na rysunkach często wiąże się z fundamentem, nie z typowym profilem rowu odwadniającego.
- "wykopu pod przepust drogowy" – przepust jest obiektem inżynierskim, a wykop pod niego dotyczy miejsca posadowienia i ułożenia przewodu/elementu przepustu. Na rysunku powinny być wtedy cechy obiektu (lokalizacja pod koroną drogi lub w jej osi odwodnienia, element przewodowy), a nie typowy przekrój rowu przydrożnego.
- "nasypu drogowego" – nasyp oznacza dokładanie i zagęszczanie gruntu w celu podniesienia niwelety, a nie wybieranie gruntu. Na rysunkach nasyp rozpoznaje się po ukształtowaniu skarp i warstwowaniu/objętości odkładanego materiału, a nie po wyraźnym "rowku" odwadniającym.
Wskazówka egzaminacyjna: w zadaniach z rysunkiem najpierw ustal, czy przedstawiono wykop (usunięcie gruntu) czy nasyp (ułożenie gruntu), a dopiero potem określ przeznaczenie (odwodnienie, fundament, obiekt przepustowy). To ogranicza ryzyko pomyłki między podobnymi odpowiedziami.
