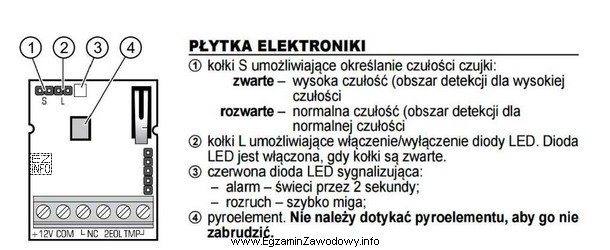

W tego typu zadaniach kluczowa jest umiejętność odczytania legendy lub tabeli ustawień zwór z fragmentu danych technicznych urządzenia. Zwora (jumper) zmienia konfigurację pracy czujki przez zwarcie lub rozwarcie wybranych pinów.
W pytaniu wymagane są jednocześnie dwa warunki:
- wysoka czułość – czyli ustawienie zwory opisanej jako S na wariant odpowiadający większej czułości,
- aktywna sygnalizacja LED – czyli ustawienie zwory opisanej jako L na wariant, w którym dioda informuje o stanie (np. o detekcji).
Zgodnie z typowym sposobem opisu w dokumentacji (oraz informacją z rysunku w zadaniu), konfiguracja spełniająca oba warunki to: "Zwora S zwarta, zwora L zwarta." Oznacza to, że jednocześnie wybieramy tryb wysokiej czułości oraz włączamy funkcję LED.
Pozostałe odpowiedzi są błędne, ponieważ każda z nich realizuje najwyżej jeden z wymaganych warunków:
- "Zwora S rozwarta, zwora L zwarta." – LED działa, ale czułość nie jest ustawiona na wysoką.
- "Zwora S zwarta, zwora L rozwarta." – czułość jest wysoka, ale sygnalizacja LED jest nieaktywna.
- "Zwora S rozwarta, zwora L rozwarta." – nie spełnia warunku wysokiej czułości ani warunku aktywnej sygnalizacji.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, przetłumacz wymagania z treści zadania na dwa niezależne "przełączniki" (S i L), a potem wybierz jedną konfigurację, która spełnia oba wymagania naraz.
