KWALIFIKACJA BUD19 - CZERWIEC 2019 (test 2)



PYTANIE NR 40.

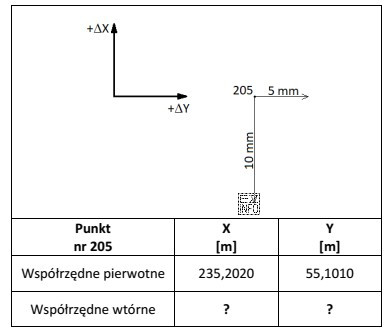

Na rysunku przedstawiono fragment dokumentacji dotyczącej przemieszczeń poziomych punktu kontrolowanego nr 205. Które wartości należy zapisać w tabeli wyników, aby odpowiadały wykresowi składowych przemieszczeń?
Na rysunku przedstawiono fragment dokumentacji dotyczącej przemieszczeń poziomych punktu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby znaleźć współrzędne wtórne punktu 205, należy odjąć wartość przemieszczenia ΔX od współrzędnej X oraz dodać wartość przemieszczenia ΔY do współrzędnej Y. Wynikiem tych działań są współrzędne XW = 235,1920 m i YW = 55,1060 m, co zgadza się z podaną odpowiedzią.
