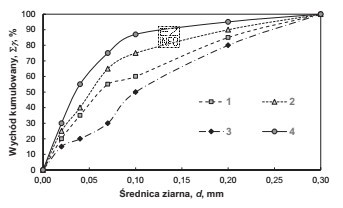

W pytaniu podano wymaganie technologiczne: nadawa do flotacji wstępnej ma zawierać 80% ziarn poniżej 0,1 mm. Oznacza to, że interesuje nas wartość skumulowana (jaki procent masy/udziału stanowią ziarna o wymiarze mniejszym niż d) odczytana dla punktu d = 0,1 mm.
Jak rozwiązać takie zadanie krok po kroku:
- Na osi uziarnienia odnajdź 0,1 mm (upewnij się, że to mm i że nie pomylono 0,1 z 1,0).
- Z tego punktu poprowadź wyobrażoną linię do przecięcia z każdą z krzywych (1–4).
- Dla każdego przecięcia odczytaj na osi procentowej wartość skumulowaną "poniżej d".
- Wybierz tę nadawę, dla której odczyt jest ≥ 80%.
Z rysunku wynika, że tylko krzywa opisana jako "4" osiąga (lub przekracza) poziom 80% przy 0,1 mm, więc spełnia wymaganie dla flotacji wstępnej.
Pozostałe odpowiedzi są niepoprawne, ponieważ ich krzywe przy d = 0,1 mm pokazują udział ziarn poniżej 0,1 mm mniejszy niż 80%. Typowe źródło błędu to odczyt z niewłaściwej krzywej (np. sugerowanie się ogólnym przebiegiem), pomylenie rodzaju prezentacji (skumulowana vs udział w przedziale) albo pomylenie wartości 0,1 na osi uziarnienia.
W praktyce takie kryterium pozwala ocenić, czy obieg rozdrabniania i klasyfikacji dostarcza materiał o uziarnieniu sprzyjającym flotacji; zbyt grube uziarnienie zwykle wymaga korekt w mieleniu/klasyfikacji, a zbyt drobne może zwiększać problemy z mułami i gospodarką wodno-szlamową.
