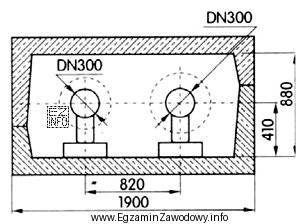

W tego typu zadaniach kluczowa jest umiejętność czytania rysunku technicznego sieci ciepłowniczej i rozpoznawania, czy przedstawiono element liniowy (kanał) czy punktowy (komorę). Odpowiedź "kanał ciepłowniczy ceowy" wskazuje na kanał o przekroju/obudowie kojarzonej z kształtem "C" (ceowym), czyli rozwiązanie, w którym rurociągi prowadzi się w obudowie kanałowej.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "kanał ciepłowniczy łukowy" – sugeruje inny kształt przekroju (z dominującym sklepieniem/łukiem). Jeśli na rysunku widać konstrukcję odpowiadającą przekrojowi ceowemu, nazwa "łukowy" nie pasuje.
- "kanał ciepłowniczy elowy" – wskazuje na typ wynikający z przekroju przypominającego literę "L" lub rozwiązanie narożne. To częsty błąd: wybór na podstawie brzmienia ("ceowy/elowy") zamiast porównania cech rysunku.
- "komorę ciepłowniczą" – komora jest zwykle obiektem punktowym zapewniającym dostęp do armatury/połączeń; na rysunkach często odróżnia ją większa przestrzeń robocza i inna geometria niż w typowym kanale liniowym.
W praktyce montera sieci i instalacji sanitarnych poprawne nazwanie elementu ma znaczenie przy: sporządzaniu dokumentacji powykonawczej, zamawianiu prefabrykatów/obudów, ustalaniu technologii robót (dostęp, odwodnienie, zabezpieczenia) oraz komunikacji z projektantem i kierownictwem budowy. Na egzaminie warto ćwiczyć porównywanie przekrojów: najpierw rozstrzygnąć "kanał czy komora", a dopiero potem typ kanału.
