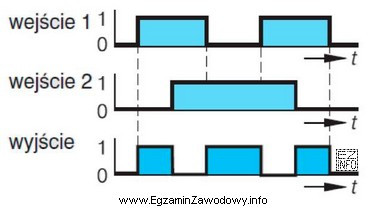

W bramkach logicznych rozpoznawanych z przebiegów czasowych kluczowe jest porównywanie stanów wejść i wyjścia w tych samych przedziałach czasu. Dla XOR (alternatywa rozłączna) obowiązuje zasada: wyjście ma wartość 1 wtedy i tylko wtedy, gdy wejścia są różne (A≠B). Oznacza to, że dla kombinacji 00 i 11 wyjście wynosi 0, a dla 01 oraz 10 wyjście wynosi 1.
Dlatego, analizując rysunek, należy przejść po kolejnych odcinkach czasowych (między zboczami sygnałów) i sprawdzić, czy wyjście jest w stanie wysokim dokładnie wtedy, gdy jedno wejście jest wysokie, a drugie niskie. Jeśli tak, odpowiada temu XOR.
Dlaczego pozostałe odpowiedzi nie pasują:
- OR daje 1 zawsze, gdy przynajmniej jedno wejście jest równe 1. Gdy oba wejścia są jednocześnie w stanie 1, OR nadal daje 1, podczas gdy XOR w tym przypadku daje 0.
- AND daje 1 tylko wtedy, gdy oba wejścia są równe 1 jednocześnie. To "wąski" warunek, więc przebieg wyjścia AND zwykle pokrywa się wyłącznie z częścią wspólną impulsów wejściowych, a nie z okresami ich różności.
- XNOR jest negacją XOR: daje 1, gdy wejścia są równe (00 lub 11). Jeśli na rysunku wyjście jest wysokie w czasie zgodności wejść, a niskie w czasie ich różności, byłby to XNOR, a nie XOR.
W praktyce egzaminacyjnej pomaga szybka reguła: XOR = "różne", XNOR = "takie same". Następnie potwierdź to na co najmniej dwóch różnych odcinkach czasowych, aby uniknąć pomyłki wynikającej z przypadkowego dopasowania jednego fragmentu wykresu.
