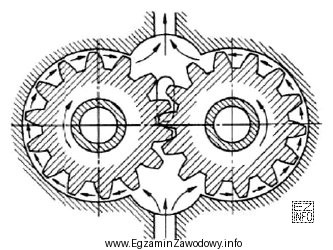

Poprawna jest odpowiedź "pompy.", ponieważ pytanie wymaga rozpoznania urządzenia na podstawie przekroju. Pompy są urządzeniami przeznaczonymi do przetłaczania cieczy, a ich przekrój zwykle ujawnia charakterystyczny korpus roboczy oraz przestrzeń, w której ciecz jest zasysana i tłoczona. W zależności od typu pompy na przekroju można zauważyć elementy takie jak komora robocza, kanały/króćce, wirnik lub mechanizm wyporowy oraz obszary uszczelnień.
Odpowiedź "dmuchawy." jest niepoprawna, bo dmuchawa służy do przetłaczania gazu (powietrza) i ma inną geometrię przepływu oraz inne rozwiązania konstrukcyjne typowe dla urządzeń wentylacyjno-sprężających. W praktyce egzaminacyjnej częstą pułapką jest utożsamianie każdej maszyny wirnikowej z dmuchawą, mimo że o przeznaczeniu decydują cechy układu przepływowego i typ medium.
Odpowiedź "rozrusznika." jest błędna, ponieważ rozrusznik jest elementem układu rozruchowego silnika (urządzenie elektryczne lub pneumatyczne) i na przekroju miałby widoczne typowe części napędu/elektromagnesu/przekładni, a nie korpus hydrauliczny maszyny do przetłaczania.
Odpowiedź "obracarki." również nie pasuje: obracarka (urządzenie do powolnego obracania wałem, np. przed rozruchem lub podczas obsługi) jest mechanizmem napędowym i konstrukcyjnie nie przypomina pompy. Jej przekrój akcentuje elementy przekładni/sprzęgieł, a nie komorę roboczą z drogą przepływu medium.
Wskazówka egzaminacyjna: przy pytaniach "na rysunku przedstawiono przekrój…" najpierw ustal, czy urządzenie pracuje na cieczy czy gazie, a potem szukaj elementów jednoznacznych (korpus i droga przepływu dla pomp, elementy napędowe dla rozruszników/obracarek).
