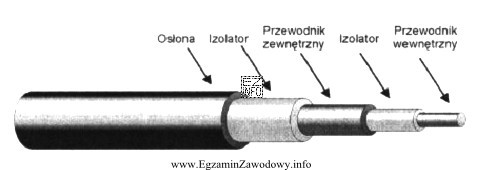

Kabel koncentryczny ma charakterystyczną, warstwową konstrukcję "współosiową". W przekroju zwykle widać:
- żyłę centralną (miedziany drut lub linka),
- dielektryk otaczający żyłę (izolacja utrzymująca stałą geometrię),
- ekran (folia i/lub oplot metalowy),
- płaszcz zewnętrzny.
Taki układ warstw odróżnia koncentryk od skrętki i światłowodu.
Odpowiedź "U/UTP" jest niepoprawna, bo oznacza skrętkę bez ekranowania: w przekroju widoczne są pary skręconych żył (zwykle 4 pary), a nie pojedyncza żyła centralna z dielektrykiem i oplotem.
Odpowiedź "S/UTP" także jest niepoprawna: to skrętka z ekranem ogólnym (oplot) i bez ekranów indywidualnych par. Nadal jednak występują pary żył, a nie konstrukcja współosiowa jak w koncentryku.
Odpowiedź "optycznego" jest niepoprawna, bo kabel światłowodowy nie ma miedzianej żyły centralnej jako przewodnika prądu. Zamiast tego zawiera włókno światłowodowe (rdzeń i płaszcz światłowodu) oraz elementy wzmacniające i osłony, a przekrój wygląda inaczej niż typowy koncentryk.
Wskazówka egzaminacyjna: szukaj na rysunku pojedynczego "rdzenia" pośrodku i metalicznego ekranu w postaci oplotu/warstwy wokół dielektryka. Jeśli widzisz wiele cienkich żył ułożonych w pary – to skrętka; jeśli w środku widać bardzo cienkie włókno i typowe elementy wzmacniające – to światłowód.
