KWALIFIKACJA INF1 - STYCZEŃ 2022



PYTANIE NR 31.

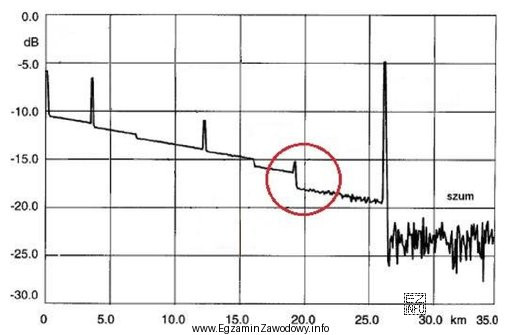

Na rysunku przedstawiono przykładową krzywą reflektometryczną badanego włókna światłowodowego.
Które zdarzenie zostało zobrazowane w zaznaczonym miejscu?
Na rysunku przedstawiono przykładową krzywą reflektometryczną badanego włókna ś
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na przedstawionym rysunku reflektometrycznym widzimy charakterystyczny spadek mocy sygnału w zaznaczonym miejscu. Taki spadek jest typowy dla naderwania włókna światłowodowego, gdzie dochodzi do znacznej utraty sygnału. Inne zdarzenia, takie jak złącze, zgięcie włókna czy spaw, mają inne charakterystyczne wzory na krzywej reflektometrycznej. Złącze zazwyczaj powoduje mniejszy spadek mocy, zgięcie włókna może powodować mniejsze, ale bardziej rozproszone zmiany, a spaw jest zazwyczaj widoczny jako mniejszy skok na krzywej. Dlatego poprawną odpowiedzią jest "Naderwanie włókna."
