KWALIFIKACJA INF1 + INF2 + INF8 - CZERWIEC 2011

PYTANIE NR 34.

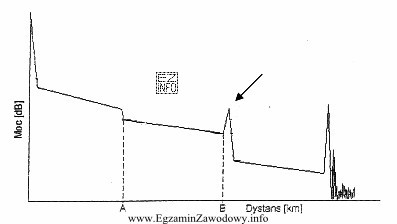

Rysunek przedstawia krzywą reflektometryczną odcinka toru światłowodowego. Strzałka wskazuje
Ilustracja przedstawia wykres reflektometryczny, który jest używany do analizy toru światłowodowego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze mechaniczne na krzywej OTDR zwykle daje zdarzenie o charakterze refleksyjnym (pik/odbicie) oraz towarzyszący mu skok tłumienia. Spaw częściej wygląda jak zdarzenie nierozłączne (skok bez wyraźnego piku), przerwa powoduje gwałtowne zakończenie śladu, a koniec włókna to silne odbicie na końcu trasy.

Pełne wyjaśnienie:

Krzywa reflektometryczna (ślad OTDR) przedstawia poziom sygnału rozproszonego/odbitego w funkcji odległości. Na takim wykresie identyfikuje się tzw. zdarzenia, czyli miejsca, w których zmienia się tłumienie lub pojawia się odbicie (refleks).

Dlaczego poprawna jest odpowiedź "złącze mechaniczne"?
Typowe złącze mechaniczne (mating) jest elementem rozłącznym, który często generuje zdarzenie refleksyjne: na śladzie pojawia się wyraźny pik (odbicie Fresnela) oraz zwykle niewielki skok tłumienia po zdarzeniu. Taki charakter wynika z nieciągłości współczynnika załamania i możliwej szczeliny powietrznej lub gorszego dopasowania w porównaniu ze spawem.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "przerwę" – przerwa w torze powoduje zanik transmisji dalej wzdłuż włókna. Na OTDR często widać bardzo silne odbicie (jeśli jest otwarty koniec) i następnie brak dalszego śladu lub gwałtowne zejście do poziomu szumu. To zwykle "koniec" pomiaru, a nie pojedyncze, niewielkie zdarzenie w środku toru.
  • "koniec włókna" – koniec włókna jest zdarzeniem granicznym: znajduje się na końcu trasy, a po nim nie ma już dalszego odcinka z tłumieniem liniowym. Często towarzyszy mu najsilniejszy refleks i zakończenie śladu. Jeśli strzałka wskazuje zdarzenie w środku wykresu, nie pasuje to do końca włókna.
  • "spaw" – dobrze wykonany spaw jest zdarzeniem nierozłącznym i zwykle ma znikomy refleks; na wykresie częściej objawia się jako mały skok tłumienia bez wyraźnego piku. Pik refleksyjny jest bardziej typowy dla złączy niż dla spawów.

Wskazówka egzaminacyjna: analizując zdarzenie, patrz jednocześnie na dwa elementy: czy występuje pik odbiciowy (refleks) oraz czy po zdarzeniu zmienia się poziom tłumienia (skok). Połączenia rozłączne częściej "odbijają", a spawy częściej tylko "tłumią".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To wykres z reflektometru OTDR pokazujący poziom sygnału rozproszonego/odbitego w funkcji odległości wzdłuż światłowodu. Pozwala wykrywać zdarzenia (złącza, spawy, uszkodzenia) oraz oceniać tłumienie i lokalizację problemu na trasie.
Złącze mechaniczne często tworzy zdarzenie refleksyjne: widoczny pik odbiciowy oraz zwykle skok tłumienia po zdarzeniu. W praktyce szuka się wyraźniejszego odbicia niż dla spawu oraz charakterystycznej "krawędzi" na krzywej w miejscu połączenia.
Dobrze wykonany spaw nie jest połączeniem rozłącznym i nie powinien tworzyć istotnej granicy współczynników załamania. Dlatego częściej widać mały skok tłumienia bez wyraźnego odbicia. Duży pik przy spawie może sugerować wadę lub artefakt pomiaru.
To zdarzenie na końcu mierzonej trasy, po którym nie ma już dalszego odcinka z tłumieniem liniowym. Często towarzyszy mu silne odbicie i zakończenie śladu (zejście do poziomu szumu). W tabeli zdarzeń zwykle jest to ostatnia pozycja odległości.
Przerwa (rozłączenie/zerwanie) często powoduje bardzo silne odbicie (jeśli jest otwarty koniec) i brak sensownego śladu dalej. W praktyce po takim miejscu nie obserwuje się już "normalnej" linii tłumienia, tylko nagły spadek do szumu lub koniec pomiaru.
Zdarzenia refleksyjne dają pik odbiciowy (np. złącza, otwarte końce). Zdarzenia nierozłączne to głównie skok tłumienia bez piku (np. spawy, mikrozgięcia). Warto rozróżniać te typy, bo prowadzą do innych wniosków serwisowych.
Tak. Szerokość impulsu, zakres pomiaru, uśrednianie i parametry detekcji zdarzeń wpływają na rozdzielczość i szum. Zbyt szeroki impuls może "zlewać" zdarzenia blisko siebie, a nieoptymalne ustawienia mogą zwiększać martwe strefy i utrudniać rozpoznanie spawu lub złącza.
Gdy złącze ma bardzo niski refleks (np. dobre dopasowanie, odpowiednia technologia, czyste czoła) i dominuje tylko skok tłumienia. Wtedy łatwo o pomyłkę, dlatego należy analizować zarówno pik odbiciowy, jak i zmianę poziomu krzywej oraz porównać z innymi zdarzeniami na trasie.
Najczęstsze to mylenie piku z końcem włókna, ignorowanie martwych stref, traktowanie artefaktów jako realnych uszkodzeń oraz wnioskowanie bez sprawdzenia tabeli zdarzeń. Pomaga trening na wielu przykładach i porównywanie: refleks + skok tłumienia vs sam skok.
Ćwicz na zestawie śladów OTDR z różnymi trasami: złącza (refleks + skok), spawy (mały skok bez refleksu), przerwy/końce (zakończenie śladu). Warto też nauczyć się czytać tabelę zdarzeń i porównywać odległości oraz poziomy tłumienia między zdarzeniami.
info

Statystycznie 59% uczniów zna prawidłową odpowiedź. średnie

W praktyce zawodowej kluczowe jest to, że złącze mechaniczne na krzywej OTDR zwykle daje zdarzenie o charakterze refleksyjnym (pik/odbicie) oraz towarzyszący mu skok tłumienia.

Materiały:

  • Instrukcje użytkownika reflektometrów OTDR (sekcje: event table, reflective/non-reflective events, dead zones)
  • Materiały szkoleniowe producentów sprzętu pomiarowego dotyczące interpretacji śladów OTDR
  • Podręczniki z metrologii światłowodowej i utrzymania sieci optycznych
