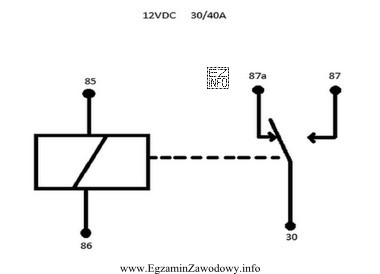

Na schemacie elektrycznym przekaźnika elektromagnetycznego typowo występują dwa wyraźnie rozdzielone fragmenty:
- cewka (elektromagnes) – element, który po podaniu napięcia wytwarza pole magnetyczne,
- styki – tor(ry) prądowy(e), które zmieniają stan pod wpływem zadziałania cewki (np. styk zwierny/rozwierny/przełączny).
To właśnie zestawienie: "cewka sterująca" + "styki robocze" jest kluczową cechą odróżniającą przekaźnik od wielu innych schematów spotykanych w pojeździe.
Odpowiedź "przekaźnika elektromagnetycznego" jest poprawna, ponieważ taki element na schemacie pokazuje mechanizm przełączania toru prądowego za pomocą elektromagnesu. W praktyce samochodowej przekaźniki są stosowane m.in. do załączania odbiorników o większym poborze prądu, aby nie obciążać bezpośrednio przełączników lub wyjść sterowników.
Pozostałe odpowiedzi są niepoprawne, bo opisują albo całe układy funkcjonalne, albo element o innej zasadzie działania:
- "sterowania przesłoną przepustnicy" – układ przepustnicy elektronicznej obejmuje zwykle silnik/napęd, czujniki położenia i sterowanie z ECU; jego schemat jest z reguły bardziej złożony niż pojedynczy symbol cewki i styków.
- "dwubiegunowego rozdzielacza napięcia" – taki opis nie odpowiada standardowemu symbolowi przekaźnika. Rozdział napięcia kojarzy się raczej z połączeniami, bezpiecznikami, szynami lub dzielnikami rezystorowymi, a nie z elementem przełączanym elektromagnesem.
- "sterowania pracą wycieraczek samochodowych" – schemat sterowania wycieraczkami zwykle zawiera silnik, przełączniki, przerywacz/moduł i połączenia wieloprzewodowe. Sam przekaźnik może być częścią takiego układu, ale nie jest to "schemat sterowania wycieraczek" jako całości.
Wskazówka egzaminacyjna: gdy widzisz na rysunku symbol cewki oraz osobno styki, potraktuj to jako sygnał, że pytanie dotyczy przekaźnika (lub stycznika), a nie kompletnego układu funkcjonalnego pojazdu.
