KWALIFIKACJA MOT2 - STYCZEŃ 2016



PYTANIE NR 35.
W dokumentacji technicznej zamontowanego w pojeździe samochodowym systemu alarmowego R32 opisano jako R32 = 4R7. Ze względu na jego uszkodzenie (zwęglenie) przypadkowym zwarciem, nie można zidentyfikować jego oznaczenia za pomocą kodu barwnego. Do wymiany uszkodzonego elementu, należy użyć rezystor oznaczony następującymi kolorami
W dokumentacji technicznej zamontowanego w pojeździe samochodowym systemu alarmowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

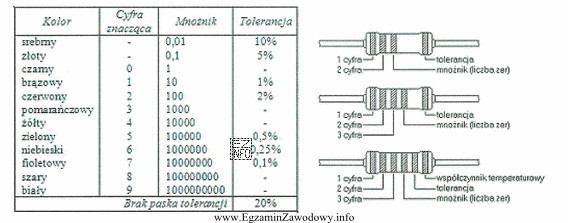

Aby odczytać wartość rezystora z kodu kolorowego, należy skorzystać z tabeli kodów barwnych. Pierwsze dwie cyfry to cyfry znaczące wartości rezystancji, trzecia to mnożnik, a czwarta to tolerancja. Wartość 4R7 oznacza 4.7Ω, co w kodzie kolorowym odpowiada kolorom żółty (4), fioletowy (7), złoty (mnożnik 0.1), srebrny (tolerancja 10%).
