KWALIFIKACJA ELM6 - STYCZEŃ 2021



PYTANIE NR 12.

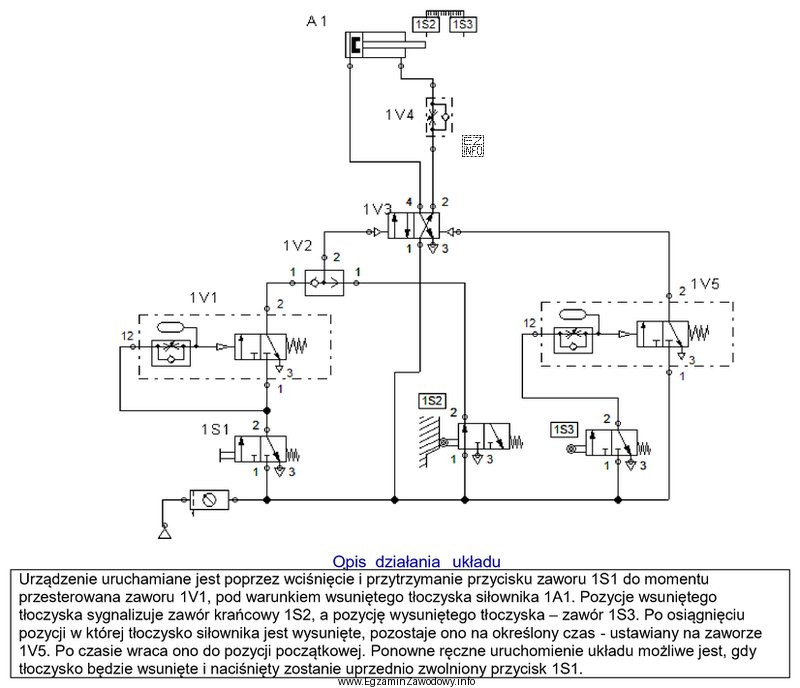

Na rysunku przedstawiono schemat projektowanego urządzenia w którym na podstawie opisu działania zamieszczonego w ramce należy dokonać korekty. Który z zaworów należy wymienić w projekcie, aby układ działał zgodnie z opisem?
Na rysunku przedstawiono schemat projektowanego urządzenia w którym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie opisu działania układu, urządzenie jest uruchamiane przez wciśnięcie i przytrzymanie przycisku zaworu 1S1, co powoduje przestawienie zaworu 1V1 i w konsekwencji wypchnięcie tłoczyka siłownika 1A1. Pozycja wypchniętego tłoczyka sygnalizowana jest przez zawór krańcowy 1S2, a następnie przez zawór 1S3 po osiągnięciu końcowej pozycji. Aby układ działał zgodnie z opisem, zawór 1V2 musi być w stanie przepuścić ciśnienie do siłownika po sygnalizacji przez 1S2, co pozwala na utrzymanie tłoczyka w pozycji wypchniętej. Zawór 1V2 jest więc kluczowy dla prawidłowego działania układu zgodnie z opisem.
