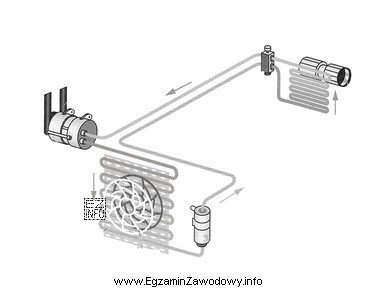

Schemat układu klimatyzacji (A/C) w pojeździe najczęściej przedstawia zamknięty obieg czynnika chłodniczego oraz charakterystyczne podzespoły obiegu. Do rozpoznania kluczowe są elementy typowe dla chłodnictwa sprężarkowego: sprężarka (wymusza obieg i podnosi ciśnienie czynnika), skraplacz (oddaje ciepło do otoczenia), osuszacz/filtr (usuwa wilgoć i zanieczyszczenia), element rozprężny (dławienie, spadek ciśnienia) oraz parownik (odbiera ciepło z powietrza nawiewanego do kabiny).
Odpowiedź "klimatyzacji." jest poprawna, gdy na rysunku widoczny jest właśnie taki obieg czynnika oraz elementy kojarzone z układem HVAC. W praktyce elektromechanik powinien umieć odróżnić klimatyzację od innych instalacji na podstawie funkcji i typowych komponentów, bo determinuje to dalszą diagnostykę (np. poszukiwanie nieszczelności, kontrola ciśnień, działanie sprzęgła sprężarki/sterowania).
Pozostałe odpowiedzi są błędne, bo dotyczą innych zadań układów pojazdu:
- "wspomagania." – schemat wspomagania kierownicy pokazuje elementy związane z wytwarzaniem i regulacją siły wspomagania (np. pompa, przekładnia, czujniki/siłownik). Nie jest to obieg czynnika chłodniczego z parownikiem i skraplaczem.
- "smarowania." – układ smarowania dotyczy obiegu oleju silnikowego (pompa oleju, filtr oleju, kanały olejowe). Nie ma typowych elementów chłodniczych jak parownik czy element rozprężny.
- "chłodzenia." – układ chłodzenia silnika opiera się na płynie chłodniczym i elementach takich jak chłodnica, termostat czy pompa cieczy. Choć również "oddaje ciepło", to jego obieg i podzespoły są inne niż w klimatyzacji.
Na egzaminie warto szukać na schemacie podzespołów "wyróżników": parownik i skraplacz zwykle najmocniej wskazują na klimatyzację, a termostat lub pompa oleju – na inne układy.
