KWALIFIKACJA ELE2 - CZERWIEC 2014



PYTANIE NR 20.

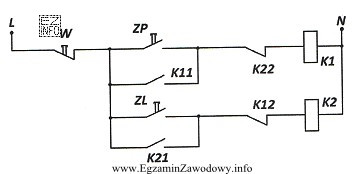

Na rysunku przedstawiono schemat układu sterowania kierunkiem obrotów silnika trójfazowego. Jakie zadanie wykonuje w tym układzie zestyk pomocniczy K22?
Ilustracja przedstawia schemat układu sterowania kierunkiem obrotów silnika trójfazowego, co jest częstym zagadnieniem w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zestyk pomocniczy K22 jest elementem blokady elektrycznej w układzie nawrotnym.
Gdy załączony jest stycznik K2, K22 rozłącza obwód cewki K1, uniemożliwiając jednoczesne włączenie obu styczników i zwarcie międzyfazowe. To chroni napęd i zabezpieczenia.

Pełne wyjaśnienie:

W układzie sterowania kierunkiem obrotów silnika trójfazowego stosuje się zwykle dwa styczniki: jeden dla "kierunku 1" (np. K1), drugi dla "kierunku 2" (np. K2). Zmiana kierunku odbywa się przez zmianę kolejności dwóch faz, więc tory mocy obu styczników nie mogą być załączone jednocześnie.

Dlatego wprowadza się blokadę międzystycznikową. Jednym z jej elementów jest zestyk pomocniczy opisany jako K22. Taki zestyk jest włączany w obwód sterowania cewki przeciwnego stycznika tak, aby po zadziałaniu K2 przerwać możliwość zasilenia cewki K1. W efekcie: przy załączonym K2 nie da się załączyć K1. To jest dokładnie funkcja "blokuje załączenie stycznika K1 przy załączonym styczniku K2".

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "Umożliwia załączenie stycznika K1 przy załączonym styczniku K2" – byłoby to działanie odwrotne do wymaganego. Dopuszczenie równoczesnej pracy styczników w układzie nawrotnym grozi uszkodzeniem instalacji (zwarcie międzyfazowe) oraz zadziałaniem zabezpieczeń.
  • "Załącza stycznik K1 równocześnie z załączeniem stycznika K2" – układ poprawnie wykonany nie inicjuje takiej równoczesności; wręcz przeciwnie, blokady (elektryczne i często mechaniczne) mają temu zapobiec.
  • "Wyłącza stycznik K1 po załączeniu stycznika K2" – zestyk pomocniczy w blokadzie zwykle zapobiega załączeniu stycznika przeciwnego, a nie realizuje automatycznego "wyłączenia" już pracującego stycznika. Logika sterowania może wymuszać rozłączenie, ale sam zestyk blokady jest przede wszystkim elementem uniemożliwiającym jednoczesne załączenie.

Wskazówka egzaminacyjna: w układach nawrotnych szukaj styków pomocniczych wpiętych szeregowo w obwód cewki "przeciwnego" stycznika. Taki styk pełni funkcję blokady i jest kluczowy dla bezpieczeństwa toru mocy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest blokada elektryczna w układzie nawrotnym silnika?
Blokada elektryczna to takie połączenie styków pomocniczych, które uniemożliwia jednoczesne zasilenie cewek dwóch styczników pracujących przeciwstawnie (np. prawo/lewo). Realizuje się ją zwykle stykami NC wpiętymi szeregowo w obwód sterowania cewki "drugiego" stycznika.
Dlaczego nie wolno załączać jednocześnie styczników K1 i K2 w nawrotnym układzie?
W układzie nawrotnym K1 i K2 przełączają kolejność faz. Gdyby oba styczniki zostały załączone jednocześnie, mogłoby dojść do zwarcia międzyfazowego w torze mocy lub bardzo niebezpiecznych prądów udarowych. Skutkiem bywa zadziałanie zabezpieczeń i uszkodzenie aparatury.
Jaką rolę pełni zestyk pomocniczy typu NC w obwodzie cewki stycznika?
Zestyk NC (normalnie zamknięty) w szeregu z cewką działa jak "hamulec" logiczny: gdy aparat, do którego należy, zadziała, styk się rozwiera i przerywa zasilanie lub możliwość zasilenia cewki. W układach nawrotnych taki styk najczęściej realizuje blokadę drugiego stycznika.
Jak rozpoznać na schemacie, że K22 blokuje załączenie K1?
Najczęściej widać to tak, że K22 jest włączony szeregowo w tor sterowania cewki K1, a jednocześnie jest to styk należący do stycznika K2. Po zadziałaniu K2 styk K22 zmienia stan (zwykle rozwiera), więc prąd do cewki K1 nie może popłynąć.
Czy blokada mechaniczna jest potrzebna, jeśli jest blokada elektryczna?
Często stosuje się obie. Blokada elektryczna działa w obwodzie sterowania, ale w praktyce możliwe są awarie styków, błędy okablowania lub sklejanie styków. Blokada mechaniczna fizycznie uniemożliwia jednoczesne zamknięcie dwóch styczników, podnosząc bezpieczeństwo układu.
Jakie są typowe objawy uszkodzonej blokady w układzie zmiany kierunku?
Objawem może być wybicie zabezpieczeń przy próbie zmiany kierunku, brak możliwości załączenia jednego kierunku, nietypowe "brzęczenie" styczników, przegrzewanie aparatury lub natychmiastowe zadziałanie wyłącznika silnikowego. Diagnostyka zwykle zaczyna się od sprawdzenia styków pomocniczych i ich podłączeń.
Kiedy w gazownictwie spotyka się układy nawrotne silników trójfazowych?
W obiektach gazowniczych układy nawrotne mogą występować przy napędach pomocniczych, gdzie wymagany jest ruch w dwóch kierunkach (np. niektóre mechanizmy technologiczne, napędy serwisowe) lub przy układach wentylacji/transportu, gdzie zmiana kierunku jest częścią procedur obsługowych.
Jakie błędy na egzaminie najczęściej dotyczą styków pomocniczych K21/K22?
Częsty błąd to automatyczne uznanie, że "zestyk pomocniczy" zawsze coś załącza, bez rozróżnienia NO/NC i bez analizy, w którym obwodzie jest wpięty. Drugi błąd to pomylenie, do którego stycznika należy dany styk (np. uznanie, że K22 dotyczy K1, a nie K2).
Co oznacza, że zestyk jest "pomocniczy" w styczniku?
Styk pomocniczy nie przenosi głównego prądu silnika, tylko służy do sterowania i sygnalizacji. Wykorzystuje się go w obwodach cewek, lampkach kontrolnych, podtrzymaniu (samopodtrzymaniu) oraz w blokadach. Dzięki temu logika działania układu powstaje bez obciążania toru mocy.
Jak najszybciej rozwiązać pytanie o funkcję K22 bez widoku całego schematu?
Jeżeli pytanie dotyczy zmiany kierunku, to typową i najważniejszą funkcją dodatkowego styku jest blokada drugiego stycznika. Najbezpieczniejsza interpretacja w układzie nawrotnym to: styk "od K2" w torze K1 ma uniemożliwiać załączenie K1, gdy K2 już pracuje.
