UPS można rozróżniać po tym, jakim torem energia dociera do obciążenia w trybie normalnym i co dzieje się podczas zaniku zasilania sieciowego.

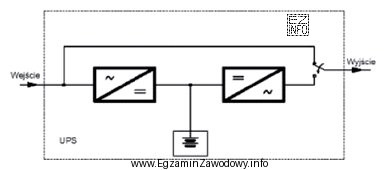

Off-line (standby) działa tak, że w warunkach prawidłowego napięcia obciążenie jest zasilane z sieci (zwykle przez filtr przeciwzakłóceniowy), a akumulator jest jedynie doładowywany przez układ ładowania. Falownik nie pracuje ciągle na potrzeby odbiornika. Gdy pojawi się zanik lub spadek napięcia poza dopuszczalny zakres, układ przełączania (transfer switch) przełącza obciążenie na falownik zasilany z akumulatora. Kluczową cechą jest więc przełączanie na tor bateryjny dopiero w awarii.
Odpowiedź "on-line" jest nieprawidłowa, jeżeli schemat pokazuje zasilanie odbiornika bezpośrednio z sieci w trybie normalnym. W UPS on-line falownik zasila obciążenie stale, a akumulator jest sprzężony z torem DC – dzięki temu nie ma typowej przerwy przełączeniowej.
Odpowiedź "line-interactive" byłaby właściwa, gdyby na schemacie widoczny był element regulacji napięcia w torze AC (np. autotransformator/AVR) pracujący w trybie normalnym, a falownik pełnił rolę wspomagającą. Jeśli na rysunku takiej regulacji nie ma i jest klasyczne przełączenie sieć↔falownik, to nie jest to line-interactive.
Odpowiedź "on-line z podwójną konwersją" oznacza stałą sekwencję AC→DC→AC (prostownik i falownik w torze głównym). Gdyby to była ta topologia, obciążenie byłoby cały czas zasilane z wyjścia falownika, a sieć zasilałaby prostownik. W topologii off-line takiej stałej podwójnej konwersji nie ma.
Wskazówka egzaminacyjna: na schematach szukaj, czy odbiornik jest podłączony "na stałe" do falownika (on-line), czy do sieci z przełączaniem na falownik dopiero przy awarii (off-line). To najszybszy sposób rozróżnienia.
