Regulacja prędkości siłownika pneumatycznego najczęściej realizowana jest zaworem dławiąco-zwrotnym, czyli połączeniem dławika i zaworu zwrotnego w gałęziach równoległych. Dzięki temu w jednym kierunku przepływ jest niemal swobodny (przez zawór zwrotny), a w przeciwnym kierunku jest ograniczany (przez dławik).
W pytaniu chodzi o element, który reguluje prędkość wysuwu tłoczyska poprzez dławienie na wylocie, czyli metodę meter-out. Podczas wysuwu siłownika z komory zasilanej dopływa powietrze, natomiast druga komora jest opróżniana do atmosfery. Aby regulować prędkość na wylocie, należy dławić właśnie strumień uchodzący z komory opróżnianej.

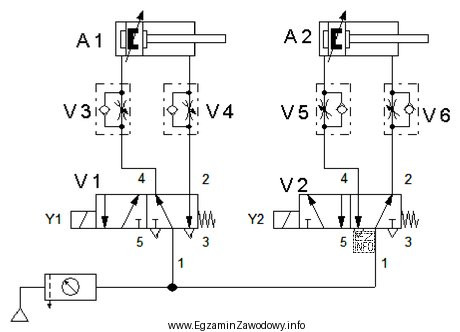

Na schemacie przy siłowniku A1 znajdują się dwa zawory dławiąco-zwrotne. Wybór poprawnego elementu wymaga sprawdzenia orientacji zaworu zwrotnego: przy właściwym ustawieniu dla meter-out zawór zwrotny umożliwia swobodny przepływ w stronę siłownika (zasilanie komory), a przy przepływie od siłownika w kierunku wylotu zawór zwrotny blokuje i wymusza przejście przez dławik. Tę funkcję dla wysuwu realizuje V4, ponieważ jest włączony w linię związaną z komorą tłoczyskową i ma taką orientację, że przy wypływie z tej komory przepływ jest dławiony.
Pozostałe odpowiedzi są typowymi "pułapkami":
- V3 dotyczy drugiego kierunku ruchu (łatwo pomylić wysuw z chowaniem, jeśli nie przeanalizuje się, która komora jest opróżniana przy danym ruchu).
- V5 i V6 są powiązane z innym siłownikiem (A2) oraz mają odwróconą orientację zaworów zwrotnych, co odpowiada dławieniu w innej konfiguracji (meter-in), a nie regulacji wysuwu na wylocie dla A1.
W praktyce meter-out dla ruchu roboczego (np. wysuwu) daje zwykle stabilniejszą prędkość przy zmiennym obciążeniu, dlatego na schematach warto zawsze sprawdzać: który kierunek ma być dławiący i czy zawór zwrotny nie omija dławika w niepożądanym kierunku.
