Pytanie sprawdza umiejętność identyfikacji złącza na podstawie wyglądu, co w praktyce serwisowej jest częste: technik musi szybko rozpoznać port, dobrać przewód lub adapter i ocenić, jaki sygnał może być przesyłany.

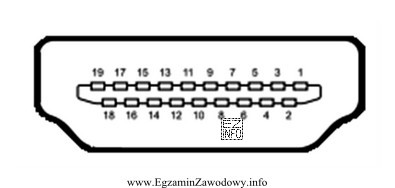

Odpowiedź "HDMI" jest właściwa, gdy na rysunku widać typowe złącze HDMI (płaskie, o trapezowym zarysie, przeznaczone do cyfrowej transmisji obrazu i dźwięku). HDMI jest kojarzone z podłączaniem telewizorów, monitorów, konsol i odtwarzaczy, dlatego jego rozpoznanie należy do podstawowych kompetencji w eksploatacji urządzeń elektronicznych.
Pozostałe propozycje są błędne, bo odpowiadają innym konstrukcjom:
- "DVI-A" dotyczy złącza rodziny DVI w odmianie analogowej. Złącza DVI mają zwykle większą obudowę i charakterystyczny układ wielu pinów, często z płaskim "językiem" oraz (zależnie od odmiany) dodatkowymi pinami wokół niego. To inna forma mechaniczna niż HDMI.
- "S-Video" to złącze okrągłe (mini-DIN) używane do analogowego sygnału wideo. Już sama okrągła geometria odróżnia je od typowego, płaskiego kształtu HDMI.
- "FireWire" (IEEE 1394) jest interfejsem do transmisji danych (np. w starszych kamerach i komputerach). Wtyki FireWire mają inne kształty i nie są typowymi złączami audio-wideo w znaczeniu HDMI.
Wskazówka egzaminacyjna: przy rozpoznawaniu złączy na rysunku zwracaj uwagę na kształt obudowy, liczbę i układ styków oraz to, czy złącze jest okrągłe czy płaskie. To zwykle pozwala szybko wykluczyć S-Video i odróżnić HDMI od złączy z rodziny DVI.
