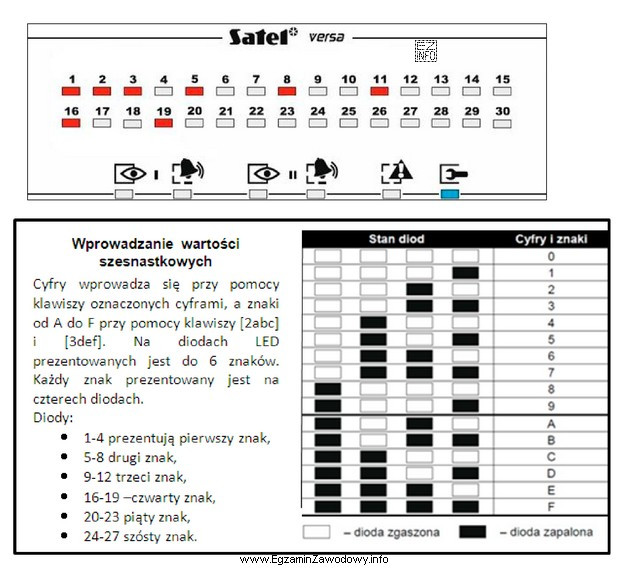

Manipulator LED nie pokazuje cyfr bezpośrednio, lecz prezentuje je binarnie za pomocą diod. Standardowo jedna cyfra szesnastkowa (HEX) jest kodowana przez 4 bity (tzw. nibbel), ponieważ 4 bity dają 16 kombinacji (0…15), czyli dokładnie zakres cyfr HEX: 0–9 oraz A–F.
Jak czytać jedną cyfrę:
- Traktujesz cztery diody jako bity o wagach (najczęściej) 8, 4, 2, 1 zgodnie z opisem w instrukcji.
- Dla każdej świecącej diody dodajesz jej wagę, a dla zgaszonej dodajesz 0.
- Otrzymaną sumę (0–15) zamieniasz na cyfrę szesnastkową: 10=A, 11=B, 12=C, 13=D, 14=E, 15=F.
Jak czytać całą liczbę: wykonujesz to samo dla kolejnych grup czterech diod, zachowując kolejność cyfr tak, jak jest zdefiniowana dla danego manipulatora (np. od lewej do prawej lub zgodnie z kolejnością pól/sekcji na panelu).
W tym zadaniu po poprawnym zsumowaniu wag w kolejnych grupach otrzymuje się kolejno wartości odpowiadające cyfrom E, 9, 2, 9. Zapisując je w tej samej kolejności dostajemy liczbę E929.
Dlaczego pozostałe odpowiedzi są błędne:
- 921E i E921 wynikają z błędnego przypisania grup diod do pozycji cyfr (zamiana kolejności grup).
- 929E zwykle wynika z odczytu poprawnych trzech pierwszych cyfr, ale z przesunięciem ostatniej (np. czytanie od niewłaściwej strony albo potraktowanie skrajnej grupy jako najbardziej/ najmniej znaczącej wbrew instrukcji).
Wskazówka egzaminacyjna: zawsze narysuj sobie nad diodami wagi 8‑4‑2‑1 i licz sumy, zamiast próbować rozpoznać cyfrę "na oko". To ogranicza pomyłki wynikające z odwrócenia kolejności bitów.
