KWALIFIKACJA ELM6 - CZERWIEC 2016 (test 2)



PYTANIE NR 19.

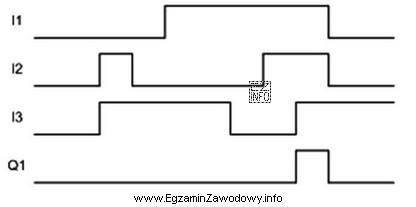

Na rysunku przedstawiony został diagram czasowy układu kombinacyjnego. Która funkcja logiczna odpowiada temu diagramowi?
Na rysunku przedstawiony został diagram czasowy układu kombinacyjnego. Któ
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Diagram czasowy pokazuje, że wyjście Q1 jest aktywne (stan wysoki), gdy oba wejścia I1 i I2 są aktywne (stan wysoki) lub gdy wejście I3 jest aktywne (stan wysoki). Oznacza to, że wyjście Q1 jest funkcją logiczną "I1 AND I2 OR I3", co w notacji matematycznej odpowiada "I1 ∧ I2 ∨ I3".
