KWALIFIKACJA TKO4 - STYCZEŃ 2021



PYTANIE NR 2.

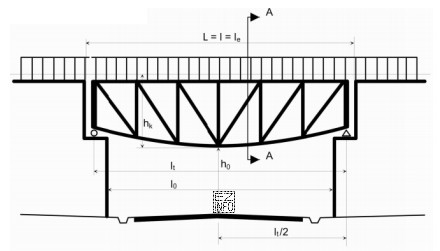

Na rysunku wysokość konstrukcyjną wiaduktu oznaczono
Ilustracja przedstawia przekrój poprzeczny wiaduktu, co jest istotne w kontekście egzaminu zawodowego dla technika dróg
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość konstrukcyjna na rysunkach obiektów inżynierskich bywa oznaczana symbolem hk, gdzie indeks "k" odnosi się do części konstrukcyjnej. Zapisy l0 i lt dotyczą zwykle wielkości liniowych (długości/rozpiętości), a h0 oznacza inną wysokość niż konstrukcyjna.

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać oznaczenie wysokości konstrukcyjnej wiaduktu pokazane na rysunku. W praktyce rysunku technicznego oraz w opisach obiektów inżynierskich spotyka się zapis hk, gdzie:

  • h oznacza wielkość związaną z wysokością,
  • indeks dolny k doprecyzowuje, że chodzi o wysokość konstrukcyjną (związaną z elementami nośnymi konstrukcji).

Pozostałe odpowiedzi są typowymi "pułapkami", bo wyglądają podobnie, ale odnoszą się do innych parametrów:

  • l0 – litera "l" w oznaczeniach geometrycznych wiąże się z długością lub rozpiętością. Zatem ten symbol pasuje do wymiarów poziomych, a nie do wysokości konstrukcyjnej.
  • lt – analogicznie, jest to wariant oznaczenia wielkości liniowej (długości) z innym doprecyzowaniem w indeksie dolnym. Nadal nie jest to wysokość.
  • h0 – mimo że zaczyna się od "h", indeks "0" zwykle opisuje inną, zdefiniowaną w danym opracowaniu wysokość (np. odniesioną do poziomu odniesienia). Sam fakt wystąpienia litery "h" nie wystarcza, by uznać, że chodzi o wysokość konstrukcyjną.

Wskazówka egzaminacyjna: zawsze czytaj symbol razem z indeksem dolnym. W wielu zadaniach właśnie indeks odróżnia wielkości o tym samym "rdzeniu" (np. różne typy wysokości) i decyduje o poprawnej odpowiedzi.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wysokość konstrukcyjna wiaduktu?
Wysokość konstrukcyjna to wymiar opisujący "grubość"/wysokość części nośnej obiektu (konstrukcji), np. ustroju nośnego. Na rysunkach technicznych jest to parametr geometryczny odróżniany od innych wysokości (np. odniesionych do poziomu terenu lub niwelety).
Jak rozpoznać na rysunku symbol hk?
Najpierw odczytaj literę główną (tu: h – wysokość), a potem indeks dolny. Indeks k jest doprecyzowaniem znaczenia i wskazuje na "konstrukcyjną" odmianę wysokości. Pomylenie indeksu to częsty błąd w testach.
Dlaczego l0 i lt nie oznaczają wysokości konstrukcyjnej?
Oznaczenia zaczynające się od l dotyczą zwykle wielkości liniowych, czyli długości w rzucie poziomym (np. długość, rozpiętość). Wysokość konstrukcyjna jest wielkością pionową, więc typowo ma symbol zaczynający się od h.
Co oznacza indeks dolny w symbolach na rysunku technicznym?
Indeks dolny doprecyzowuje, jakiej odmiany danej wielkości dotyczy symbol. Może wskazywać rodzaj wysokości, sposób pomiaru, stan obliczeniowy lub odniesienie. Bez indeksu można łatwo pomylić parametry o podobnych literach.
Jakie błędy najczęściej popełnia się przy odczycie takich oznaczeń?
Najczęstsze są: pomijanie indeksu dolnego, mylenie liter podobnych graficznie, oraz automatyczne kojarzenie "h" z jedną konkretną wysokością. W testach warto porównywać wszystkie cztery odpowiedzi i szukać różnic właśnie w indeksach.
Czy oznaczenia hk, h0, l0 są zawsze takie same w każdej dokumentacji?
Nie zawsze. Oznaczenia bywają ujednolicone w ramach danego standardu lub instrukcji, ale w różnych opracowaniach mogą występować inne konwencje. Dlatego na rysunkach kluczowa jest legenda/opis, a na egzaminie — znajomość typowych oznaczeń używanych w zadaniach.
Kiedy w pracy montera nawierzchni kolejowej przydaje się czytanie rysunków wiaduktów?
Przy planowaniu i wykonywaniu robót w rejonie obiektów inżynierskich (wiadukty, mosty), np. gdy trzeba ocenić gabaryty, ograniczenia przestrzenne, prześwity, dojścia technologiczne czy kolizje. Poprawne odczytanie parametrów z rysunku ułatwia uzgodnienia i organizację robót.
Jak odróżnić wysokość konstrukcyjną od innych wysokości na rysunku?
Oprócz litery h zwróć uwagę na indeks (np. "k") oraz miejsce wymiaru na rysunku: wysokość konstrukcyjna jest zwykle związana bezpośrednio z elementem nośnym (belką/płytą/ustrojem). Inne wysokości mogą być odnoszone do terenu, toru lub poziomu odniesienia.
Gdzie na rysunku technicznym najczęściej znajduje się oznaczenie wysokości konstrukcyjnej?
Zwykle jest podane jako wymiar pionowy w przekroju obiektu albo w widoku, gdzie pokazano ustrój nośny. Może być opisane strzałkami wymiarowymi między charakterystycznymi powierzchniami konstrukcji. Czasem symbol pojawia się także w tabeli wymiarów/legendzie.
Jak przygotować się do pytań z oznaczeń na rysunkach na egzaminie?
Ćwicz na wielu przykładach rysunków: wypisuj symbole i ich znaczenia, zwracaj uwagę na indeksy dolne i kontekst (czy wymiar jest pionowy czy poziomy). Pomaga też robienie krótkich fiszek: symbol → nazwa wielkości → gdzie na rysunku występuje.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że wysokość konstrukcyjna na rysunkach obiektów inżynierskich bywa oznaczana symbolem hk, gdzie indeks "k" odnosi się do części konstrukcyjnej.

Materiały:

  • Podręcznik do rysunku technicznego (oznaczenia wielkości i indeksów)
  • Materiały dydaktyczne z podstaw budownictwa kolejowego i obiektów inżynierskich
  • Przykładowe rysunki konstrukcyjne wiaduktów/mostów z legendą oznaczeń
