KWALIFIKACJA MOT2 - STYCZEŃ 2018

Wyjaśnienie poprawnej odpowiedzi:

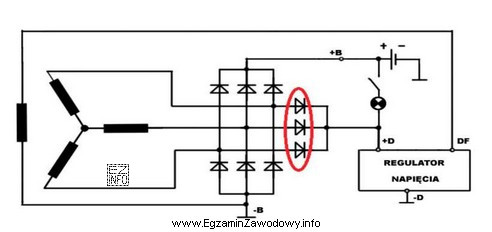

Na schemacie alternatora elipsą zaznaczono diody obwodu wzbudzenia. Diody te są odpowiedzialne za prostowanie prądu przemiennego generowanego przez alternator na prąd stały, który jest następnie używany do wzbudzenia pola magnetycznego w alternatorze. Pozostałe odpowiedzi, takie jak szczotki regulatora napięcia, mostek prostowniczy alternatora oraz układ Graetza, nie są poprawne w kontekście zaznaczonego elementu na schemacie.
