PYTANIE NR 14.

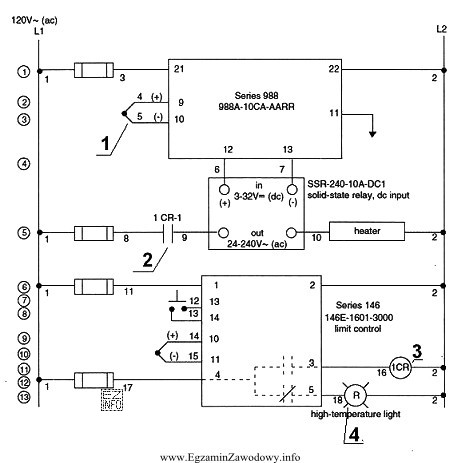

Na schemacie przedstawiającym układ regulacji temperatury, element mierzący temperaturę oznaczono cyfrą
Ilustracja przedstawia schemat układu regulacji temperatury, który może być częścią egzaminu zawodowego dla mechatroników w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element mierzący temperaturę w układzie regulacji to czujnik (część toru pomiarowego), który wytwarza sygnał sprzężenia zwrotnego przekazywany do regulatora. Na załączonym schemacie czujnik temperatury oznaczono numerem 1, dlatego ta odpowiedź jest właściwa.

Pełne wyjaśnienie:

W typowym układzie regulacji temperatury występują co najmniej: wartość zadana, regulator, element wykonawczy (np. grzałka, zawór, wentylator), obiekt regulacji oraz tor pomiarowy. Elementem, który mierzy temperaturę, jest czujnik (np. rezystancyjny lub termoelektryczny) albo czujnik z przetwornikiem, którego sygnał wraca do regulatora jako sprzężenie zwrotne.

Odpowiedź "1" jest poprawna, ponieważ na schemacie numer ten przypisano właśnie elementowi pomiarowemu (czujnikowi temperatury) w gałęzi sprzężenia zwrotnego. To ten blok/element dostarcza informacji o temperaturze rzeczywistej, dzięki czemu regulator może porównać ją z wartością zadaną i skorygować sterowanie.

Pozostałe numery są niepoprawne, bo odpowiadają innym funkcjom w pętli regulacji: zwykle są to elementy przetwarzające lub sterujące (regulator), element wykonawczy (który zmienia dopływ energii/czynnika, ale sam nie mierzy), albo część obiektu regulacji. Częsty błąd polega na wskazywaniu elementu wykonawczego jako "mierzącego", ponieważ jest fizycznie związany z temperaturą, jednak pomiar realizuje wyłącznie czujnik w torze sprzężenia zwrotnego.

Wskazówka egzaminacyjna: gdy masz schemat pętli regulacji, znajdź strzałkę sygnału wracającego do regulatora. Pierwszy element na tej drodze (od obiektu do regulatora) to zazwyczaj czujnik lub przetwornik pomiarowy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To czujnik temperatury (czasem z przetwornikiem), który zamienia temperaturę obiektu na sygnał pomiarowy. Ten sygnał trafia do regulatora jako sprzężenie zwrotne, dzięki czemu regulator porównuje temperaturę rzeczywistą z zadaną i koryguje sterowanie.
Czujnik jest zwykle w gałęzi sprzężenia zwrotnego: "patrzy" na obiekt i wysyła sygnał do regulatora. Grzałka/zawór to element wykonawczy w torze sterowania od regulatora do obiektu. Pomaga prześledzenie kierunku strzałek sygnału.
Bez pomiaru regulator nie zna temperatury rzeczywistej, więc nie może jej stabilizować. Czujnik dostarcza informację zwrotną o stanie obiektu. To umożliwia korekcję błędu regulacji (różnicy między temperaturą zadaną a zmierzoną).
Najczęściej spotkasz: wartość zadaną (nastawę), regulator (np. termostat/sterownik), element wykonawczy (grzałka, zawór, wentylator), obiekt regulacji (np. komora, wymiennik) oraz czujnik temperatury jako tor pomiarowy. Układ działa jako pętla zamknięta.
Zależy od definicji na schemacie. W praktyce termostat często zawiera czujnik i element decyzyjny, ale na schematach blokowych "element mierzący" to zwykle sam czujnik/tor pomiarowy, a termostat bywa pokazany jako regulator. Trzeba czytać funkcje bloków.
Najczęstsze błędy to: wskazanie elementu wykonawczego zamiast czujnika, pomylenie toru sterowania z torem pomiarowym oraz wybór numeru bez prześledzenia strzałek sygnału. Dobra praktyka: zacznij od obiektu i znajdź sygnał wracający do regulatora.
Regulator porównuje temperaturę zadaną z temperaturą zmierzoną przez czujnik. Jeśli jest różnica, regulator zmienia sterowanie elementem wykonawczym (np. moc grzałki lub otwarcie zaworu), aż temperatura obiektu zbliży się do zadanej. Kluczowe jest stałe odświeżanie pomiaru.
Gdy układ "wariuje": skacze temperatura, brak stabilizacji, przegrzewanie lub niedogrzanie mimo sprawnego grzania/chłodzenia. Uszkodzony czujnik (lub jego okablowanie) daje błędny sygnał sprzężenia zwrotnego, więc regulator podejmuje złe decyzje sterujące.
Typowe objawy to: wartość ekstremalna na odczycie (bardzo niska/wysoka), komunikat błędu czujnika w sterowniku, brak reakcji na realne zmiany temperatury oraz nieprawidłowe sterowanie elementem wykonawczym. Diagnostyka obejmuje pomiar elektryczny i kontrolę podłączeń.
Ćwicz rozpoznawanie bloków: czujnik, regulator, element wykonawczy, obiekt. Zawsze analizuj kierunek przepływu sygnału i położenie sprzężenia zwrotnego. Pomaga też rysowanie własnych prostych schematów oraz rozwiązywanie zadań z numeracją elementów na rysunkach.
