KWALIFIKACJA MOT2 - STYCZEŃ 2018



PYTANIE NR 22.

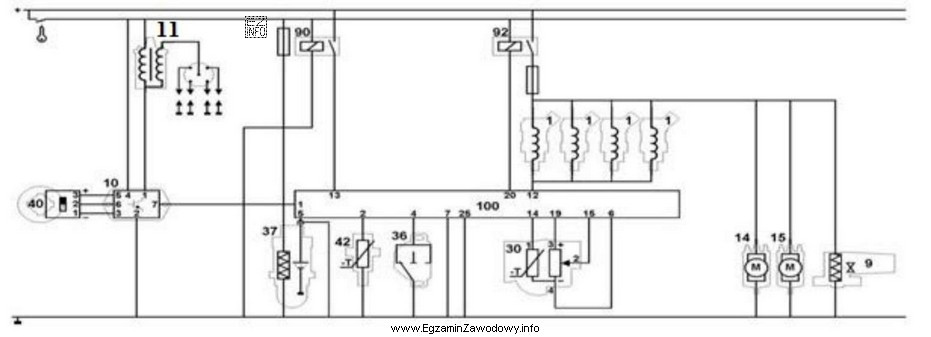

Na zamieszczonym schemacie układu sterowania element oznaczony numerem 11 to
Na zamieszczonym schemacie układu sterowania element oznaczony numerem 11 to
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Element oznaczony numerem 11 na schemacie przedstawia symbol cewki wysokiego napięcia, który jest charakterystyczny dla tego typu elementu w układach elektrycznych i elektronicznych. Symbol ten składa się z kilku zwojów, co sugeruje indukcyjność, a jego rozmieszczenie i połączenia w schemacie wskazują na funkcję cewki wysokiego napięcia w układzie zapłonowym silnika spalinowego.
