W silniku trójfazowym kierunek obrotów wynika z kierunku wirowania pola magnetycznego wytwarzanego przez uzwojenia stojana. To pole wirujące zależy od kolejności faz doprowadzonych do zacisków U, V, W.

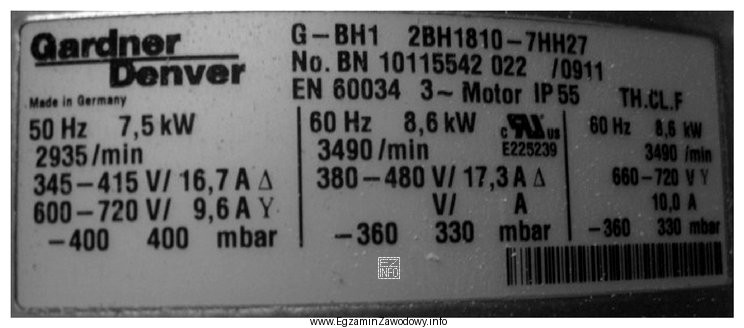

Dobór połączenia uzwojeń (gwiazda lub trójkąt) wykonuje się na podstawie napięcia zasilania oraz informacji z tabliczki zaciskowej (np. dopuszczalne napięcia dla połączenia Y/Δ). W praktyce, jeżeli silnik ma pracować przy zasilaniu 400 V w układzie trójfazowym, często wymaga to właściwego skojarzenia uzwojeń zgodnie z danymi znamionowymi, aby uzwojenia nie były przeciążone napięciowo.
Zmiana kierunku obrotów w silniku trójfazowym realizowana jest poprzez zamianę dwóch dowolnych faz zasilających. Taka zamiana odwraca kolejność faz, a więc i zwrot pola wirującego, co skutkuje zmianą kierunku obrotów wału.
Odpowiedź "W trójkąt i podłączyć U – L1, V – L3, W – L2" opisuje jednocześnie:
- wymagane skojarzenie uzwojeń w trójkąt,
- oraz taką kolejność podania faz, w której dwie fazy są zamienione względem typowego układu L1–L2–L3, co ma dać żądany zwrot ("w lewo").
Pozostałe odpowiedzi są błędne z typowych powodów:
- Warianty z "w gwiazdę" mogą być niezgodne z wymaganym skojarzeniem dla pracy znamionowej przy danym napięciu (ryzyko zbyt małego lub zbyt dużego napięcia na uzwojeniu, zależnie od danych znamionowych).
- Wariant "W trójkąt i podłączyć U – L1, V – L2, W – L3" zachowuje standardową kolejność faz, więc nie realizuje wymuszonej zmiany zwrotu (jeżeli bazowy kierunek był przeciwny do wymaganego).
Na egzaminie zwracaj uwagę na dwa niezależne elementy: połączenie uzwojeń (wynika z tabliczki) oraz kierunek obrotów (wynika z kolejności faz). Jeśli pojawia się wymóg konkretnego zwrotu, szukaj w odpowiedzi zamiany dwóch faz.
