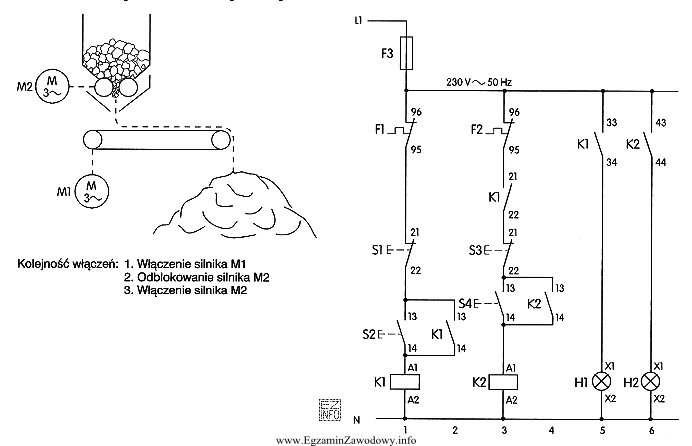

W stycznikowym mechanizmie sterowniczym najczęściej spotyka się dwa rodzaje elementów "dodatkowych" względem samych styczników: elementy sterowania ręcznego (przyciski) oraz zabezpieczenia chroniące napęd przed skutkami przeciążenia.
Odpowiedź "2 przekaźniki termiczne trójfazowe, 2 przyciski rozwierne i 2 przyciski zwierne" jest spójna z praktyką układów dla napędów trójfazowych, gdzie przekaźnik termiczny pełni funkcję zabezpieczenia przeciążeniowego (reaguje na długotrwały wzrost prądu). Przyciski zwierne (NO) są typowo wykorzystywane do podania sygnału START, a rozwierne (NC) do sygnału STOP lub do włączenia w tor bezpieczeństwa/wyłączenia.
Dlaczego pozostałe propozycje są nieprawidłowe w tym ujęciu?
- Wariant z przekaźnikami termicznymi jednofazowymi nie pasuje do typowego zabezpieczenia napędu trójfazowego (zabezpieczenie powinno kontrolować prądy w torach zasilania układu trójfazowego).
- Wariant z jednym przekaźnikiem termicznym trójfazowym może być spotykany w pewnych rozwiązaniach, ale przy założeniu z zadania (konkretna konfiguracja mechanizmu stycznikowego urządzenia rozdrabniającego) wskazana konfiguracja zakłada dwa zabezpieczenia termiczne, więc "1 sztuka" nie odpowiada kompletności układu.
- Wariant z przyciskami zwierno-rozwiernymi miesza funkcje w jednym elemencie. W praktyce egzaminacyjnej zwykle rozróżnia się oddzielnie przyciski NO i NC, bo pozwala to jednoznacznie zrealizować logikę START/STOP oraz ułatwia diagnostykę.
W przygotowaniu do egzaminu warto ćwiczyć: rozpoznawanie styków NO/NC na schematach, rolę przekaźnika termicznego w torze sterowania oraz typowe zestawy aparatury dla układów z kilkoma stycznikami i sygnalizacją.
