KWALIFIKACJA ELM2 + ELM5 - STYCZEŃ 2013



PYTANIE NR 14.

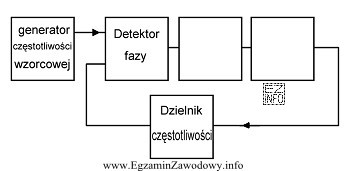

Nieopisane elementy pętli PLL, przedstawionej na schemacie, pełnią funkcję
Ilustracja przedstawia schemat blokowy pętli PLL (Phase-Locked Loop), która jest używana w elektronice do synchronizacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W typowej pętli PLL po detektorze fazy znajduje się filtr pętli, który ma charakter dolnoprzepustowy (wygładza składowe impulsowe i kształtuje dynamikę pętli), a sygnał z filtru steruje VCO, czyli generatorem strojonym napięciem. Taki zestaw bloków jest podstawą pracy PLL.

Pełne wyjaśnienie:

Pętla PLL (Phase-Locked Loop) to układ ze sprzężeniem zwrotnym, którego celem jest doprowadzenie do zgodności (zablokowania) fazy i częstotliwości sygnału z generatora z sygnałem odniesienia. Klasyczna struktura PLL zawiera: element porównujący (najczęściej detektor fazy), filtr pętli oraz generator strojony napięciem (VCO), a często także dzielnik w torze sprzężenia.

Odpowiedź "filtru dolnoprzepustowego i generatora strojonego napięciem" jest poprawna, ponieważ w większości rozwiązań PLL blok pomiędzy detektorem fazy a VCO pełni rolę filtru pętli. Taki filtr działa jak filtr dolnoprzepustowy: wygładza przebieg z detektora (np. impulsy lub składowe o częstotliwości sumy/różnicy) do postaci napięcia sterującego oraz ustala parametry dynamiczne pętli (czas odpowiedzi, stabilność, tłumienie tętnień).

Generator strojony napięciem (VCO) jest naturalnym elementem PLL, bo to właśnie jego częstotliwość zmienia się pod wpływem napięcia sterującego z filtru. Dzięki temu pętla może "dostrajać" generator tak, aby spełnić warunek zablokowania.

Pozostałe odpowiedzi nie pasują do typowej topologii PLL:

  • "detektora częstotliwości i detektora fazy" — pętla może mieć układ PFD (phase-frequency detector), ale to zwykle jest jeden blok porównujący na wejściu, a nie dwa "nieopisane elementy" w miejscu, gdzie standardowo występują filtr pętli i VCO.
  • "filtru górnoprzepustowego i dzielnika napięcia" — filtr pętli nie jest typowo górnoprzepustowy, bo potrzebne jest uzyskanie wolnozmiennego napięcia sterującego dla VCO; dzielnik napięcia nie realizuje funkcji strojenia generatora ani kształtowania dynamiki pętli.
  • "preskalera i detektora AM" — preskaler (dzielnik w.cz.) może występować w PLL, ale detektor AM dotyczy demodulacji amplitudy, a nie synchronizacji fazy; taki zestaw bloków nie opisuje podstawowej pętli PLL.

Na egzaminie warto zapamiętać prosty schemat myślowy: porównanie → filtr (wygładzenie) → VCO (strojenie). Jeśli na rysunku widać blok z wyjściem będącym napięciem sterującym, to najczęściej jest to filtr pętli, a dalej znajduje się VCO.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest pętla PLL i do czego się ją stosuje?

PLL (Phase-Locked Loop) to układ ze sprzężeniem zwrotnym, który dopasowuje fazę i częstotliwość generatora do sygnału odniesienia.

Stosuje się ją m.in. w syntezerach częstotliwości, generatorach zegara, odbiornikach radiowych i układach synchronizacji.

Jakie są podstawowe bloki funkcjonalne typowej pętli PLL?

Najczęściej wyróżnia się: detektor fazy (lub PFD), filtr pętli (zwykle dolnoprzepustowy) oraz VCO – generator strojony napięciem.

Często dochodzi też dzielnik w torze sprzężenia.

Dlaczego w PLL stosuje się filtr dolnoprzepustowy (filtr pętli)?

Filtr pętli wygładza sygnał z detektora fazy, aby powstało wolnozmienne napięcie sterujące VCO.

Dodatkowo filtr ustala dynamikę pętli (szybkość zablokowania, stabilność) i ogranicza tętnienia, które powodowałyby modulację częstotliwości VCO.

Co oznacza skrót VCO w kontekście PLL?

VCO to generator strojony napięciem (Voltage Controlled Oscillator).

Jego częstotliwość zależy od napięcia na wejściu sterującym. W PLL napięcie to pochodzi z filtru pętli, więc pętla może automatycznie dostrajać generator do odniesienia.

Czym różni się detektor fazy od detektora częstotliwości w PLL?

Detektor fazy porównuje głównie przesunięcie fazowe sygnałów, a detektor częstotliwości wykrywa różnicę częstotliwości.

W praktyce często stosuje się PFD (phase-frequency detector), który łączy obie funkcje w jednym bloku wejściowym PLL.

Jak rozpoznać filtr pętli na schemacie PLL?

Filtr pętli znajduje się zwykle między wyjściem detektora fazy/PFD a wejściem sterującym VCO.

Często jest zbudowany z elementów RC lub jako filtr aktywny. Jego wyjściem jest napięcie sterujące, a nie sygnał w.cz.

Czy w PLL może występować preskaler lub dzielnik częstotliwości?

Tak. Dzielnik (czasem preskaler dla wysokich częstotliwości) bywa w torze sprzężenia zwrotnego, aby uzyskać mnożenie częstotliwości lub syntezę kanałów.

Nie zastępuje on jednak filtru pętli ani VCO, które są kluczowe dla regulacji.

Dlaczego odpowiedź z detektorem AM nie pasuje do pętli PLL?

Detektor AM służy do demodulacji amplitudy, czyli odzyskiwania sygnału z modulacji amplitudy.

PLL dotyczy synchronizacji fazy/częstotliwości, więc podstawowe bloki to porównanie fazy, filtr pętli i VCO. Detekcja AM nie realizuje tej funkcji.

Jakie są typowe błędy na egzaminie przy pytaniach o PLL?

Częsty błąd to mylenie pojęć: wybieranie "detektora częstotliwości" zamiast filtru pętli, bo oba występują w opisach PLL.

Inny błąd to założenie, że filtr musi być górnoprzepustowy. W PLL zwykle potrzebne jest wygładzone napięcie sterujące, więc filtr ma charakter dolnoprzepustowy.

Jak przygotować się do zadań o PLL w kwalifikacji ELM.2?

Najlepiej ćwiczyć rozpoznawanie bloków na schematach: PFD/detektor fazy, filtr pętli, VCO i dzielnik.

Pomaga też prześledzenie przepływu sygnału: z porównania powstaje sygnał błędu, filtr zamienia go na napięcie sterujące, a VCO zmienia częstotliwość aż do zablokowania.

info

To pytanie poprawnie rozwiązuje 64% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że taki zestaw bloków jest podstawą pracy PLL.
