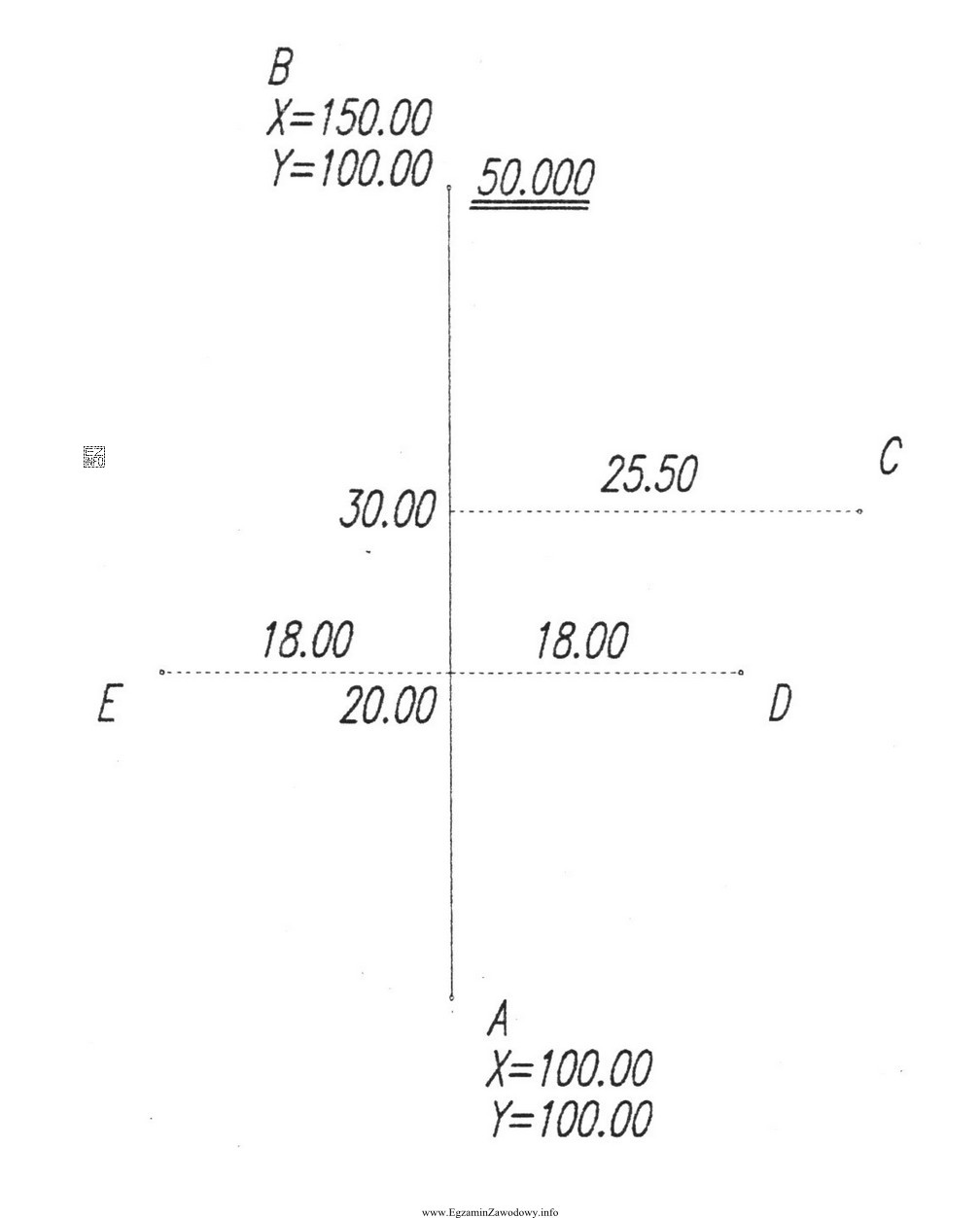

W zadaniach tego typu punkt E ma zostać wyznaczony w płaskim układzie współrzędnych (X, Y) przedstawionym na szkicu. Postępowanie jest zawsze podobne, niezależnie od tego, czy dane podano jako domiary prostokątne, czy jako przyrosty współrzędnych.
- Krok 1: identyfikacja osi i zwrotów – na szkicu trzeba sprawdzić, w którą stronę rośnie X, a w którą Y. To kluczowe, bo częstym błędem jest automatyczne przyjęcie "matematycznego" układu bez potwierdzenia oznaczeń.
- Krok 2: odczyt punktu bazowego – jeżeli punkt E jest wyznaczany względem punktu o znanych współrzędnych, zapisuje się te wartości jako punkt startowy do obliczeń.
- Krok 3: zastosowanie domiarów/przyrostów – wartości z rzutów prostokątnych lub przesunięć dodaje się/odejmuje do odpowiedniej współrzędnej. Domiary równoległe do osi X wpływają na X, a równoległe do osi Y wpływają na Y.
- Krok 4: kontrola sensu wyniku – warto sprawdzić, czy otrzymany punkt leży w spodziewanej ćwiartce/obszarze szkicu (np. czy nie "wyskoczył" poza zasięg domiarów).
Odpowiedź "XE = 120,00 i YE = 82,00" jest zgodna z takim sposobem odczytu i rachunku: po poprawnym przypisaniu danych ze szkicu do osi oraz uwzględnieniu znaków przyrostów uzyskuje się właśnie te współrzędne.
Pozostałe propozycje są typowe dla błędów rachunkowych:
- Warianty z zamianą ról osi (przestawienie X z Y) prowadzą do wyników, które "wyglądają podobnie", ale opisują inny punkt.
- Warianty z YE = 118,00 zwykle wynikają z błędu znaku (dodanie zamiast odjęcia) albo odczytu domiaru od niewłaściwej linii odniesienia.
- Wariant z wartościami 130,00 i 125,50 sugeruje odczyt z innego miejsca szkicu lub pominięcie/zdublowanie jednego z domiarów.
Na egzaminie pomaga krótka kontrola: najpierw "na oko" oceń położenie E, a dopiero potem porównaj z otrzymanymi (X, Y). Jeśli wynik nie pasuje do geometrii szkicu, najczęściej problemem jest oś, zwrot lub znak.
