KWALIFIKACJA ELE6 + ELE7 - CZERWIEC 2020



PYTANIE NR 4.

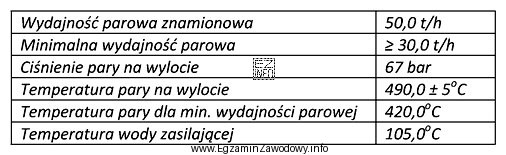

Parametry techniczne którego urządzenia zostały przedstawione w tabeli?
Ilustracja przedstawia tabelę z parametrami technicznymi urządzenia, którym jest kocioł parowy.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kocioł parowy rozpoznaje się po parametrach opisujących wytwarzanie pary: ciśnieniu i temperaturze pary oraz jej wydajności (strumieniu). Skraplacz ma typowo parametry podciśnienia i chłodzenia, turbina – moc i spadek entalpii, a wyparka przemysłowa dotyczy procesów technologicznych, nie obiegu energetycznego.

Pełne wyjaśnienie:

W energetyce zawodowej kocioł parowy to urządzenie, którego karta danych (tabela parametrów technicznych) zwykle opisuje wytwarzanie pary. Dlatego wśród parametrów charakterystycznych pojawiają się m.in.:

  • ciśnienie pary (robocze lub znamionowe),
  • temperatura pary (często także informacja o przegrzaniu),
  • wydajność/strumień masy pary,
  • czasem moc cieplna, sprawność, rodzaj paliwa lub powierzchnia ogrzewalna.

Takie zestawienie jednoznacznie kojarzy się z urządzeniem, które produkuje parę o określonych parametrach dla dalszych elementów obiegu (np. turbiny).

Dlaczego pozostałe odpowiedzi są błędne?

  • Skraplacz pary pracuje po stronie wylotowej turbiny i jego celem jest skroplenie pary. Typowe parametry to podciśnienie/ciśnienie w skraplaczu, temperatura wody chłodzącej, przepływ wody oraz różnice temperatur. Tabela skoncentrowana na parametrach pary "na wyjściu" (ciśnienie/temperatura/wydajność pary) nie jest dla niego najbardziej charakterystyczna.
  • Turbina parowa jest maszyną przepływową zamieniającą energię pary na moc mechaniczną. Jej dane techniczne obejmują zwykle moc, prędkość obrotową, zużycie pary, dopuszczalne parametry pary na wlocie/wylocie oraz wymagania dot. układu olejowego. Sama "wydajność pary kotła" jako główny parametr wskazuje raczej na źródło pary niż na maszynę napędową.
  • Wyparka przemysłowa jest aparatem procesowym stosowanym w technologii (np. zagęszczanie roztworów). Jej parametry odnoszą się do procesu odparowania medium technologicznego (stężenia, wydajności odparowania, temperatur wrzenia, próżni), a nie do typowych parametrów pary zasilającej obieg energetyczny.

Wskazówka egzaminacyjna: aby szybko rozpoznać urządzenie z tabeli, szukaj "najbardziej diagnostycznych" wielkości. Jeśli dominują parametry pary wytwarzanej (ciśnienie, temperatura, strumień) – najczęściej chodzi o kocioł. Jeśli dominują parametry chłodzenia i podciśnienia – skraplacz. Jeśli dominują parametry mocy i obrotów – turbina.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są parametry techniczne kotła parowego w dokumentacji?
To zestaw wartości opisujących pracę i możliwości kotła, zwykle m.in. ciśnienie i temperaturę pary, wydajność (strumień pary) oraz dane znamionowe. Takie parametry pozwalają dobrać kocioł do instalacji i ocenić, czy podczas eksploatacji pracuje w dopuszczalnym zakresie.
Jak odróżnić tabelę kotła od tabeli turbiny parowej na egzaminie?
W tabeli kotła dominują parametry wytwarzanej pary (ciśnienie, temperatura, wydajność). W tabeli turbiny częściej pojawiają się: moc, prędkość obrotowa, zużycie pary, parametry pary na wlocie i wylocie oraz wymagania eksploatacyjne maszyny (np. układ olejowy).
Dlaczego skraplacz pary ma inne parametry niż kocioł?
Skraplacz nie wytwarza pary, tylko ją skrapla, więc kluczowe są parametry wymiany ciepła i warunków kondensacji: podciśnienie/ciśnienie w skraplaczu, temperatura i przepływ wody chłodzącej, przyrost temperatury wody oraz warunki odprowadzania kondensatu.
Jakie wartości w tabeli najczęściej wskazują, że to kocioł parowy?
Najbardziej charakterystyczne są: ciśnienie pary (znamionowe/robocze), temperatura pary (często przegrzanej) oraz wydajność pary (np. t/h). Czasem dodatkowo występuje sprawność, rodzaj paliwa lub moc cieplna. Taki zestaw opisuje źródło pary dla obiegu.
Czy samo słowo "para" w nazwie urządzenia wystarcza do wyboru odpowiedzi?
Nie. Wiele urządzeń obiegu parowego ma w nazwie "para" (np. turbina parowa, skraplacz pary), więc trzeba analizować, jakie wielkości podano w tabeli. Na egzaminie punktuje się rozpoznanie funkcji urządzenia po parametrach, a nie po skojarzeniu z nazwą.
Jakie są najczęstsze pomyłki przy identyfikacji urządzeń z tabeli?
Typowe błędy to: skupienie się na jednym parametrze i pominięcie reszty, mylenie funkcji elementów obiegu (wytwarzanie vs skraplanie) oraz wybieranie odpowiedzi "na skróty" na podstawie znanej nazwy. Pomaga porównanie: kocioł=para, skraplacz=chłodzenie/podciśnienie, turbina=moc/obroty.
Kiedy w praktyce analizuje się tabelę parametrów kotła parowego?
Podczas doboru urządzenia na etapie projektu, przy odbiorach i rozruchu (sprawdzenie zgodności znamionowej), a także w eksploatacji przy diagnostyce odchyleń (np. spadek wydajności pary, zmiana temperatury/ciśnienia). Tabela jest punktem odniesienia dla parametrów ruchowych.
Co oznacza wydajność pary i dlaczego jest ważna dla kotła?
Wydajność pary to ilość pary wytwarzanej w jednostce czasu (strumień masy). Jest kluczowa, bo determinuje, czy kocioł zapewni wystarczającą ilość czynnika roboczego dla turbiny lub procesu. Zbyt mała wydajność ogranicza moc bloku lub stabilność procesu technologicznego.
Jakie parametry są typowe dla skraplacza i mogą pojawić się w tabeli?
Najczęściej: ciśnienie w skraplaczu (często jako podciśnienie), temperatura skraplania, temperatura i przepływ wody chłodzącej, spadki ciśnień oraz parametry kondensatu. Jeśli w tabeli dominują wielkości związane z chłodzeniem i kondensacją, to wskazuje na skraplacz, a nie kocioł.
Jak przygotować się do pytań o rozpoznawanie urządzeń energetycznych z tabel?
Ucz się "pakietów parametrów" dla każdego urządzenia: kocioł (para: p, T, wydajność), turbina (moc, obroty, zużycie pary), skraplacz (podciśnienie, chłodzenie), pompy (wydajność, wysokość podnoszenia). Ćwicz na kartach katalogowych i zadaniach z poprzednich egzaminów.
info

Statystycznie 52% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "Kocioł parowy rozpoznaje się po parametrach opisujących wytwarzanie pary: ciśnieniu i temperaturze pary oraz jej wydajności (strumieniu)."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych (np. DTR/karty katalogowe konkretnych urządzeń), których nie udostępniono w treści zadania.

Materiały:

  • Podręczniki i skrypty z zakresu energetyki cieplnej oraz obiegów parowych (rozdziały o kotłach, turbinach i skraplaczach)
  • Karty katalogowe/DTR urządzeń energetycznych: kotły parowe, skraplacze, turbiny (dla porównania typów parametrów)
  • Materiały dydaktyczne do kwalifikacji technik energetyk: interpretacja tabel parametrów i oznaczeń
