Długość płaskownika "w rozwinięciu" to długość materiału przed wykonaniem gięcia. W zadaniach tego typu (jeśli nie uwzględnia się zjawisk materiałowych i naddatków technologicznych) przyjmuje się model geometryczny: rozwinięcie jest sumą długości wszystkich odcinków prostych oraz długości odcinka odpowiadającego części wygiętej.
Postępowanie jest zwykle następujące:

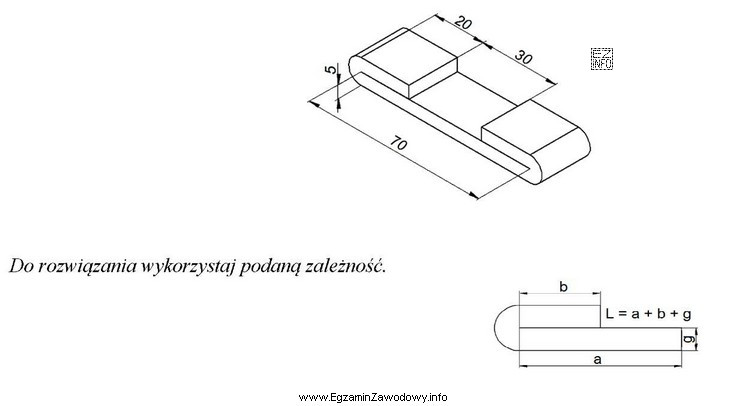

- Krok 1: odczytaj z rysunku długości fragmentów prostych (te części nie zmieniają długości podczas idealnego gięcia).
- Krok 2: zidentyfikuj fragment gięty jako łuk okręgu oraz odczytaj dane do obliczenia długości łuku (najczęściej promień i kąt, ewentualnie zależność podana w treści).
- Krok 3: oblicz długość łuku zgodnie z podaną zależnością. W praktyce bywa to zależność typu "długość łuku = promień × miara kąta (w radianach)" albo równoważna postać wynikająca z geometrii okręgu.
- Krok 4: zsumuj: odcinki proste + długość łuku. Wynik podaj w milimetrach.
Odpowiedź "120 mm" jest poprawna, ponieważ odpowiada prawidłowemu zsumowaniu wszystkich części rozwinięcia zgodnie z zależnością wskazaną w zadaniu.
Dlaczego pozostałe odpowiedzi są błędne?
- "110 mm" często pojawia się, gdy pominie się część łukową albo przyjmie zbyt mały kąt/promień w obliczeniu łuku.
- "130 mm" bywa skutkiem dodania niewłaściwego promienia (np. użycia promienia z innej krawędzi) lub podwójnego policzenia fragmentu, który na rysunku jest już ujęty w odcinkach prostych.
- "140 mm" typowo wynika z przeszacowania długości łuku, np. przyjęcia większego kąta gięcia niż wynika z rysunku albo błędu jednostek przy korzystaniu ze wzoru.
Wskazówka egzaminacyjna: po obliczeniu wykonaj szybki "test sensowności" — rozwinięcie musi być dłuższe niż sama suma odcinków prostych, ale wzrost powinien odpowiadać tylko długości łuku, a nie całemu obwodowi okręgu.
