PYTANIE NR 21.

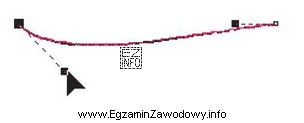

Podczas edycji kształtu, pokazanej na rysunku krzywej Beziera, punkty kontrolne ułożono na linii łączącej oba węzły. W efekcie otrzymano
Ilustracja przedstawia krzywą Beziera z punktami kontrolnymi, używaną w grafice komputerowej i poligrafii cyfrowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Jeśli punkty kontrolne krzywej Beziera leżą na tej samej prostej co odcinek łączący oba węzły, to wektor styczny na początku i końcu jest współliniowy z odcinkiem między węzłami.
W takiej konfiguracji krzywizna zanika i ścieżka degeneruje do odcinka, czyli daje linię prostą.

Pełne wyjaśnienie:

W krzywych Beziera (typowo sześciennych w edytorach wektorowych) kształt fragmentu ścieżki wyznaczają: dwa węzły (punkty końcowe segmentu) oraz dwa punkty kontrolne (uchwyty), które "ciągną" krzywą w określonych kierunkach. Położenie punktów kontrolnych decyduje o kierunku stycznej krzywej w węzłach oraz o tym, czy segment będzie wygięty.

Gdy punkty kontrolne zostaną ułożone na linii łączącej oba węzły, kierunki stycznych w węzłach są zgodne z tą samą prostą. W praktyce oznacza to, że segment nie ma "powodu" odchylać się od odcinka między węzłami: nie pojawia się boczne wygięcie, a krzywizna zanika. Efekt edycyjny to odcinek, czyli linia prosta.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "okrąg" – okrąg wymaga stałej krzywizny i odpowiedniego układu kilku segmentów lub specjalnej konstrukcji; samo ustawienie uchwytów współliniowo z węzłami nie tworzy kształtu kołowego.
  • "łuk" – łuk powstaje wtedy, gdy uchwyty wymuszają wygięcie segmentu "w bok" względem odcinka łączącego węzły. Warunek współliniowości uchwytów z węzłami temu zaprzecza.
  • "linię łamaną" – linia łamana składa się z odcinków łączonych w węzłach (bez krzywizny między nimi). Tutaj mowa o pojedynczym segmencie krzywej Beziera; przy takim ustawieniu uchwytów segment staje się jednym odcinkiem, a nie "załamaniem" złożonym z wielu odcinków.

Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się informacja o uchwytach/punktach kontrolnych ułożonych na jednej prostej z węzłami, najczęściej testowana jest umiejętność rozpoznania sytuacji, w której krzywa upraszcza się do odcinka.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Punkty kontrolne (uchwyty kierunkowe) to punkty powiązane z węzłami ścieżki, które wyznaczają kierunek stycznej krzywej na początku i końcu segmentu. Przesuwając je, zmieniasz wygięcie krzywej bez przesuwania samych węzłów.
Węzeł (punkt kotwiczący) określa położenie końca segmentu, a uchwyty decydują o kierunku i "sile" wygięcia krzywej przy tym węźle. Zmiana długości i kąta uchwytów wpływa na krzywiznę, a nie na to, gdzie leży sam węzeł.
Jeśli układ punktów (węzłów i punktów kontrolnych) nie wymusza wygięcia "na bok", segment nie ma krzywizny i degeneruje do odcinka. Typowy przypadek: uchwyty leżą na prostej łączącej oba węzły, więc kierunki stycznych są współliniowe.
Najczęściej widać, że uchwyty kierunkowe są ustawione w jednej linii z węzłami i nie "uciekają" na boki. Wtedy segment nie tworzy łuku, tylko biegnie dokładnie po odcinku pomiędzy węzłami (albo bardzo do niego dąży).
W typowej edycji ścieżek (segmenty Beziera w programach wektorowych) współliniowe uchwyty z węzłami powodują brak bocznego wygięcia, więc otrzymujesz odcinek. W praktyce warto też zwrócić uwagę, czy uchwyty dotyczą tego samego segmentu i nie ma dodatkowych węzłów pośrednich.
Łuk ma niezerową krzywiznę: ścieżka odchyla się od prostej łączącej węzły, bo uchwyty wymuszają wygięcie. Odcinek nie ma krzywizny: przebieg między węzłami jest liniowy. W zadaniach egzaminacyjnych kluczowy jest układ uchwytów.
Częsty błąd to automatyczne kojarzenie "krzywej Beziera" z łukiem lub okręgiem, bez analizy położenia uchwytów. Drugi błąd to mylenie węzłów z punktami kontrolnymi i zakładanie, że każdy segment z uchwytami musi być krzywy.
Gdy chcesz szybko wyprostować fragment konturu (np. w logo, ikonie, wykrojniku), zachowując węzły w tych samych miejscach. To także przydatne przed eksportem do formatów wektorowych (PDF/SVG) oraz przy przygotowaniu plików do cięcia, gdzie prosty przebieg bywa pożądany.
Tak, w grafice wektorowej okrąg często jest aproksymowany kilkoma segmentami Beziera o odpowiednim układzie uchwytów. Nie powstaje jednak przez proste ustawienie uchwytów współliniowo z węzłami w jednym segmencie; potrzebna jest właściwa konstrukcja całej ścieżki.
Najlepiej ćwiczyć na prostych kształtach: zmieniaj typ węzła, przesuwaj uchwyty i obserwuj, kiedy segment staje się prosty, a kiedy tworzy łuk. Rób zrzuty ekranu i podpisuj: węzeł, uchwyty, kierunek stycznej. To buduje szybkie rozpoznawanie na zadaniach.
