KWALIFIKACJA ELE2 - CZERWIEC 2009



PYTANIE NR 40.

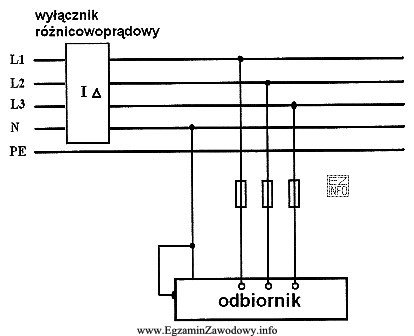

Podłączenie odbiornika do instalacji zasilającej typu TN-S w sposób pokazany na schemacie, może spowodować zagrożenie
Podłączenie odbiornika do instalacji zasilającej typu TN-S w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono podłączenie odbiornika do instalacji zasilającej typu TN-S. W instalacji TN-S przewód ochronny (PE) i przewód neutralny (N) są oddzielone na całej długości instalacji. Jeżeli podłączenie zostało wykonane nieprawidłowo, np. przewód ochronny nie jest podłączony lub jest podłączony nieprawidłowo, może to spowodować zagrożenie porażeniem elektrycznym, ponieważ w przypadku uszkodzenia izolacji odbiornika, prąd nie będzie miał ścieżki do ziemi przez przewód ochronny, co może spowodować pojawienie się napięcia na obudowie odbiornika.
