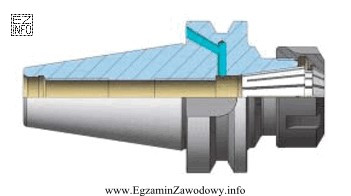

Rozpoznanie mechanizmu na rysunku polega na identyfikacji sposobu mocowania narzędzia. Oprawka frezarska z tulejką sprężystą (collet chuck) wykorzystuje tulejkę sprężystą, która po dokręceniu nakrętki zaciska się na chwycie walcowym narzędzia. Taki system jest powszechny przy frezowaniu, bo zapewnia dobrą współosiowość, stabilność i szybkie przezbrajanie.
Dlaczego to jest poprawne?
- W oprawce z tulejką sprężystą kluczową cechą jest element zaciskowy (tulejka) dopasowywany do średnicy chwytu narzędzia.
- System jest przeznaczony do narzędzi z chwytem walcowym (np. frezy trzpieniowe), gdzie wymagane jest pewne i sztywne mocowanie.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Oprawka do głowic nasadzanych dotyczy mocowania narzędzi nasadzanych (z otworem), zwykle na trzpieniu/arborze, a nie zaciskania chwytu walcowego tulejką.
- Uchwyt wiertarski do prawych i lewych obrotów kojarzy się z uchwytem szczękowym do wierteł. W frezowaniu uchwyt wiertarski jest rozwiązaniem gorszym (mniejsza sztywność, ryzyko poślizgu), a "prawe i lewe obroty" nie jest cechą rozstrzygającą dla oprawki frezarskiej z tulejką.
- Uchwyt do mocowania narzędzi z chwytem Morse’a odnosi się do stożkowego mocowania (stożek Morse’a), gdzie narzędzie osadza się stożkowo, a nie przez zacisk tulejki na chwycie walcowym.
Wskazówka egzaminacyjna: przy identyfikacji osprzętu narzędziowego najpierw ustal, czy narzędzie jest mocowane szczękowo, stożkowo czy tulejką sprężystą. To szybko zawęża poprawną odpowiedź.
