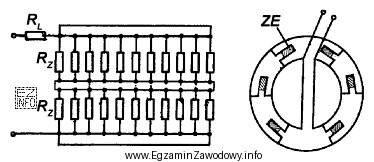

W pytaniu trzeba rozpoznać rodzaj połączenia zapalników na podstawie rysunku sieci strzałowej stosowanej przy drążeniu szybów. Tego typu zadania sprawdzają umiejętność czytania schematów: istotne są nie tylko symbole elementów, ale przede wszystkim to, w jaki sposób przewody łączą poszczególne grupy zapalników oraz jak wygląda topologia obwodu w ujęciu "pierścieniowym".
Odpowiedź "Trójpierścieniowe" odnosi się do układu, w którym zapalniki (lub ich grupy) są organizowane w układzie pierścieniowym wykorzystywanym przy pracach szybowych, aby zapewnić odpowiednią organizację strzału w obrębie przekroju szybu. W praktyce rozpoznanie opiera się na tym, że układ nie jest pojedynczą linią (jak połączenie szeregowe), ani jedną wspólną "szyną" z wieloma odgałęzieniami (jak połączenie równoległe), lecz ma strukturę pierścieniową (zamknięte/koncentryczne obwody lub ich odpowiednik w schemacie).
Dlaczego pozostałe odpowiedzi są błędne w tym ujęciu?
- "Równoległe" jest wybierane, gdy wszystkie zapalniki są podłączone do tych samych dwóch przewodów i każdy ma niezależną gałąź. Na rysunkach równoległość zwykle dominuje bez wyraźnych sekcji łączonych kolejno.
- "Szeregowe" oznacza jeden tor przepływu prądu przez kolejne zapalniki. W sieciach strzałowych przy większej liczbie zapalników sam układ szeregowy ma ograniczenia praktyczne i na schemacie wygląda jak łańcuch elementów.
- "Szeregowo-równoległe" (mieszane) jest często mylone z układami pierścieniowymi, bo zawiera i sekcje szeregowe, i gałęzie równoległe. Jednak w nomenklaturze zadania poprawna nazwa ma wskazywać na typowy dla drążenia szybów układ pierścieniowy, a nie ogólną kategorię "mieszany".
Wskazówka egzaminacyjna: najpierw ustal, czy na schemacie widać zamkniętą topologię/koncentryczne obwody (pierścienie), a dopiero potem rozważ, czy rozrysowanie obwodu zawiera elementy szeregowe i równoległe. To ogranicza błąd polegający na wybieraniu odpowiedzi po jednym, "rzucającym się w oczy" fragmencie rysunku.
