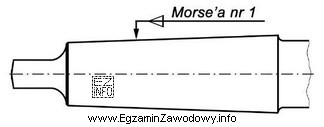

W rysunku technicznym maszynowym występują różne grupy oznaczeń, a każda z nich dotyczy innego aspektu wykonania elementu: geometrii, struktury powierzchni albo własności materiału. W tym zadaniu wskazano powierzchnię części chwytowej wiertła i pytanie dotyczy tego, jakim symbolem została ona opisana na rysunku.
Odpowiedź "zbieżności." odnosi się do cechy geometrycznej powierzchni, typowej m.in. dla powierzchni stożkowych (w praktyce narzędzi i oprawek często spotyka się rozwiązania wymagające kontrolowanej zbieżności/stożkowości). Taki zapis informuje, że istotny jest kształt (zmiana średnicy wzdłuż długości) tej powierzchni.
Pozostałe propozycje dotyczą innych kategorii oznaczeń i dlatego są nieadekwatne:
- "twardości." – dotyczy własności materiału lub obróbki cieplnej; nie opisuje bezpośrednio geometrii wskazanej powierzchni na rysunku. Twardość bywa podawana jako wymaganie materiałowe, ale jest to inny typ informacji.
- "tolerancji." – jest określeniem zbyt ogólnym. Na rysunku zwykle występuje konkret: wymiar z tolerancją, pasowanie albo tolerancja geometryczna określonego rodzaju. Samo słowo "tolerancja" nie identyfikuje jednoznacznie symbolu.
- "chropowatości." – opisuje wymagania co do struktury powierzchni (np. parametry Ra/Rz). To także inny obszar wymagań niż zbieżność, która dotyczy kształtu.
Wskazówka egzaminacyjna: gdy w pytaniu pojawia się "powierzchnia" i w odpowiedziach są różne "typy" oznaczeń, najpierw zdecyduj, czy chodzi o kształt (tolerancje geometryczne), gładkość (chropowatość) czy materiał (twardość). To ogranicza ryzyko wyboru odpowiedzi na podstawie skojarzeń zamiast analizy.
