KWALIFIKACJA ELM6 - STYCZEŃ 2024 (test 2)



PYTANIE NR 2.

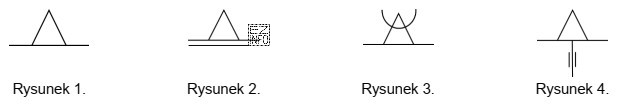

Prawidłowo narysowany symbol graficzny podpory samonastawnej stosowany na schematach mechanicznych przedstawiono na
Prawidłowo narysowany symbol graficzny podpory samonastawnej stosowany na schematach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol podpory samonastawnej jest charakterystyczny i różni się od symboli podpór stałych czy przegubowych. Na rysunku 4. przedstawiono symbol podpory samonastawnej, który składa się z trójkąta z dwoma pionowymi liniami i dwoma krótkimi poziomymi liniami u dołu, co sugeruje możliwość przemieszczania się podpory w poziomie. Pozostałe symbole na rysunkach 1., 2. i 3. nie odpowiadają symbolowi podpory samonastawnej.
