W pytaniu słowo "element" należy rozumieć jako oddzielną część (detal), która została wytworzona osobno, a następnie połączona z innymi w procesie montażu lub spawania. To kluczowe rozróżnienie: spoiny, otwory, fazowania czy stopnie średnicy nie są osobnymi elementami – są tylko cechami geometrycznymi albo miejscami połączeń.

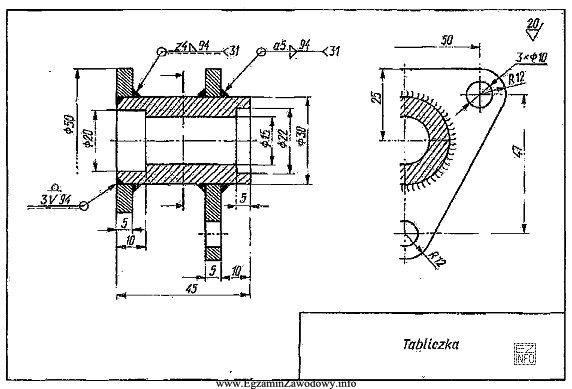

Na rysunku technicznym konstrukcji spawanej widać tuleję (rurę) jako część główną oraz dwa pionowe wsporniki/kołnierze, które są do niej dołączone. W miejscach styku tych części widoczne są oznaczenia spoin (m.in. graficzny symbol spoiny pachwinowej i opisy parametrów). Taka informacja na rysunku wskazuje, że są to oddzielne części połączone spawaniem, a nie jednolity detal wykonany jako jeden odlew czy element toczony.
Dlatego poprawna jest odpowiedź "3 elementów.": tuleja + dwa wsporniki.
Dlaczego pozostałe odpowiedzi są błędne?
- "2 elementów." – pomija jeden ze wsporników i traktuje zespół jak układ z tylko jednym dołączonym detalem, co nie zgadza się z układem rzutów i przekrojów.
- "4 elementów." – typowy błąd to "doliczenie" spoiny albo otworów montażowych jako osobnych części. Spoina nie jest elementem składowym, tylko sposobem połączenia.
- "5 elementów." – zwykle wynika z liczenia kilku cech (np. dwóch otworów lub dwóch spoin) jako oddzielnych elementów. Na rysunku liczba cech technologicznych nie jest równa liczbie detali zespołu.
Wskazówka egzaminacyjna: najpierw nazwij "co jest czym" (tuleja, wspornik, wspornik), a dopiero potem policz części. Jeśli widzisz symbole spawalnicze w strefie styku, potraktuj to jako sygnał, że łączone są co najmniej dwa oddzielne detale.
