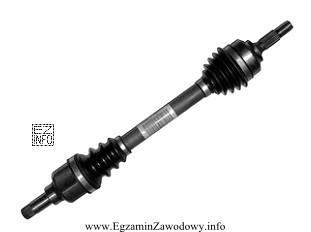

W pojazdach samochodowych poszczególne układy rozróżnia się przede wszystkim po funkcji, jaką pełnią, oraz po typowych zespołach, które do nich należą. W tego typu zadaniu ilustracja przedstawia konkretny zespół, a Twoim celem jest przyporządkowanie go do właściwego układu pojazdu.
Układ napędowy (w ujęciu ogólnym) obejmuje elementy związane z przekazywaniem napędu: od źródła napędu do kół. Zalicza się do niego m.in. zespoły przeniesienia napędu takie jak przekładnie, wały, półosie, przeguby czy mechanizmy różnicowe (zależnie od konstrukcji pojazdu). Charakterystyczne jest to, że te elementy są projektowane do przenoszenia momentu obrotowego i sił napędowych.
Odpowiedź "układu zawieszenia" jest błędna, gdyż zawieszenie odpowiada głównie za prowadzenie kół, sprężynowanie i tłumienie drgań. Typowe elementy to wahacze, sprężyny, amortyzatory, stabilizatory oraz sworznie. Choć zawieszenie znajduje się w podobnym obszarze pojazdu (okolice kół), nie służy do przenoszenia momentu obrotowego jako podstawowej funkcji.
Odpowiedź "układu wydechowego" nie pasuje, ponieważ układ wydechowy odpowiada za odprowadzanie spalin, ograniczanie hałasu oraz (w nowoczesnych pojazdach) oczyszczanie spalin. Typowe zespoły to kolektor, rury, tłumiki oraz elementy oczyszczania spalin. Ich kształt i sposób montażu są zwykle jednoznacznie związane z przewodem spalinowym, a nie z przeniesieniem napędu.
Odpowiedź "układu hamulcowego" jest nieprawidłowa, bo układ hamulcowy służy do wytwarzania i przenoszenia siły hamowania (np. zaciski, tarcze/bębny, przewody, pompa, serwo, moduły sterowania). Elementy hamulcowe są powiązane z kołem, ale ich zadaniem jest spowalnianie/ zatrzymywanie, a nie przekazywanie napędu.
Wskazówka egzaminacyjna: gdy widzisz na ilustracji element, który wygląda jak część "drogi" momentu obrotowego do koła (połączenia obrotowe, przeguby, wałki, przekładnie), w pierwszej kolejności rozważ układ napędowy, a dopiero potem zawieszenie i hamulce.
