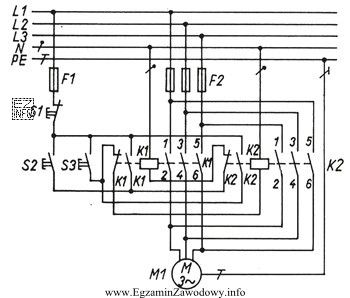

Schemat zasilania i sterowania silnika trójfazowego może pełnić różne funkcje, ale ich rozpoznanie opiera się na tym, co jest przełączane i jaki jest cel przełączenia.
Zmiana kierunku obrotów (rewersacja) w silniku trójfazowym polega na zmianie kolejności faz podanych na zaciski silnika. W praktyce realizuje się to przez taki układ łączeniowy, który zamienia miejscami dwie fazy. Typowo stosuje się dwa styczniki (dla "prawo" i "lewo") oraz blokady (elektryczne i/lub mechaniczne), aby nie dopuścić do jednoczesnego załączenia obu torów.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Rozruch gwiazda-trójkąt nie służy do zmiany kierunku, tylko do ograniczenia prądu rozruchowego przez start w połączeniu gwiazdy i przejście na trójkąt po rozpędzeniu. Kluczową cechą jest przełączanie sposobu połączenia uzwojeń, a nie zamiana kolejności faz.
- Hamowanie dynamiczne prądem stałym wymaga doprowadzenia prądu stałego do uzwojeń (zwykle przez prostownik) po odłączeniu zasilania AC. Sam układ rewersacji nie tworzy warunków do wtrysku DC; jego celem jest odwrócenie pola wirującego.
- Regulacja prędkości w silniku dwubiegowym odnosi się do silników z dwiema prędkościami (np. z przełączaniem liczby biegunów lub odrębnymi uzwojeniami). Taki układ przełącza konfigurację uzwojeń/przełączniki biegów, a nie kolejność faz w celu rewersu.
Wskazówka egzaminacyjna: jeśli na schemacie kluczowym działaniem jest zamiana dwóch faz (dwa kierunki pracy i blokady), najczęściej chodzi o zmianę kierunku obrotów.
