KWALIFIKACJA ELM5 - CZERWIEC 2018


PYTANIE NR 9.

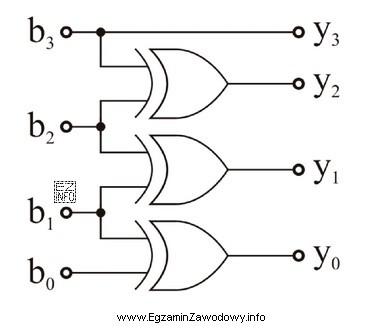

Przedstawiony na rysunku układ to transkoder realizujący zamianę naturalnego kodu binarnego w kod
Przedstawiony na rysunku układ to transkoder realizujący zamianę
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat przedstawia transkoder, który zamienia naturalny kod binarny na kod Graya. W kodzie Graya dwie kolejne wartości różnią się tylko jednym bitem. Najbardziej znaczący bit (MSB) pozostaje bez zmian (b3 = y3), a każdy kolejny bit wyjściowy jest funkcją XOR poprzedniego i bieżącego bitu wejściowego, co jest zrealizowane na schemacie za pomocą bramek XOR.
