KWALIFIKACJA PGF5 - CZERWIEC 2023



PYTANIE NR 35.

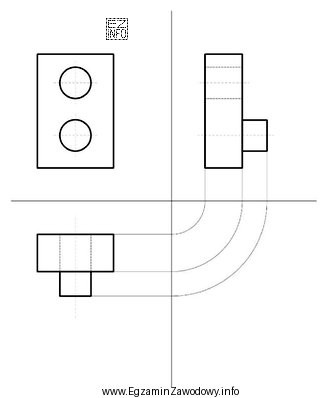

Przedstawiony rysunek techniczny nazywany jest
Ilustracja przedstawia rysunek techniczny, który jest przykładem rzutowania prostokątnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Rzutowanie prostokątne to standardowy sposób przedstawiania obiektu na rysunku technicznym za pomocą widoków (np. z przodu, z góry, z boku) rzutowanych na prostopadłe rzutnie. Przekrój pokazuje wnętrze po "przecięciu", szkic jest odręczny, a kład to rozwinięcie powierzchni.

Pełne wyjaśnienie:

W rysunku technicznym rzutowanie prostokątne (rzuty prostokątne) polega na odwzorowaniu kształtu przedmiotu na płaszczyzny rzutni za pomocą promieni rzutujących prostopadłych do tych płaszczyzn. W praktyce oznacza to przedstawienie obiektu jako zestawu widoków (np. widok z przodu, z góry, z boku), które razem pozwalają jednoznacznie odczytać geometrię elementu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Przekrój śruby – przekrój jest szczególnym rodzajem przedstawienia, w którym zakłada się przecięcie elementu określoną płaszczyzną, aby pokazać jego wnętrze. Typowo w przekroju widać kreskowanie powierzchni przeciętych i oznaczenie płaszczyzny cięcia. Jeśli rysunek nie przedstawia idei "cięcia" i nie eksponuje wnętrza elementu, nie jest to przekrój.
  • Szkic odręczny – szkic wykonuje się swobodnie, bez pełnej dokładności i rygorów normowych, często bez kompletnego wymiarowania i z mniej formalną kreską. Rysunek techniczny wykonany według zasad (jednoznaczne linie, widoki, konwencje) nie jest szkicem.
  • Kład walca – kład (rozwinięcie) to pokazanie powierzchni po jej "rozprostowaniu" na płaszczyźnie (np. rozwinięcie pobocznicy walca). Stosuje się go, gdy celem jest przedstawienie wzoru/siatki na powierzchni lub rozwinięcia blachy. Jeżeli rysunek pokazuje obiekt w widokach, a nie rozwiniętą powierzchnię, nie jest to kład.

Wskazówka egzaminacyjna: najpierw ustal, czy rysunek pokazuje widoki zewnętrzne (rzuty), wnętrze po przecięciu (przekrój) czy rozwinięcie (kład). Dopiero potem dopasuj nazwę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest rzutowanie prostokątne na rysunku technicznym?
Rzutowanie prostokątne to metoda przedstawiania obiektu poprzez wykonanie widoków rzutowanych na prostopadłe płaszczyzny. Dzięki temu z kilku widoków można jednoznacznie odczytać kształt i wymiary elementu, co jest podstawą dokumentacji części maszyn.
Jak rozpoznać, że rysunek jest rzutem, a nie przekrojem?
Rzut pokazuje zewnętrzny kształt elementu w danym kierunku patrzenia. Przekrój natomiast zakłada przecięcie obiektu i zwykle zawiera kreskowanie powierzchni przeciętych oraz informację o płaszczyźnie cięcia. Jeśli nie ma cech "cięcia", najczęściej jest to rzut.
Dlaczego przekrój i rzut często się mylą na egzaminie?
Wiele osób skupia się na jednym szczególe (np. gęstszych liniach lub kreskowaniu) i automatycznie wybiera "przekrój". Na egzaminie warto sprawdzić, czy rzeczywiście pokazano wnętrze po przecięciu oraz czy występują typowe oznaczenia przekroju, a nie tylko linie krawędzi.
Co oznacza kład walca i kiedy się go stosuje?
Kład (rozwinięcie) walca to przedstawienie powierzchni walcowej po jej "rozprostowaniu" na płaszczyźnie. Stosuje się go np. do pokazania rozmieszczenia elementów na pobocznicy albo do rozkroju/wykroju materiału. To inny cel niż pokazanie bryły w widokach.
Jakie cechy ma szkic odręczny w porównaniu z rysunkiem technicznym?
Szkic odręczny jest wykonywany swobodnie, często szybciej i z mniejszą dokładnością, aby przekazać pomysł lub układ. Rysunek techniczny jest formalny: ma ustalone rodzaje linii, typowe zasady przedstawiania, często pełne wymiarowanie i jednoznaczność potrzebną do wykonania części.
Jakie widoki najczęściej występują w rzutowaniu prostokątnym?
Najczęściej spotyka się widok z przodu, z góry i z boku, a w razie potrzeby także widok z tyłu lub z dołu. Dobiera się je tak, by bez domysłów odczytać geometrię elementu. Zbyt mało widoków powoduje niejednoznaczność, zbyt wiele – utrudnia czytanie rysunku.
Czy rzutowanie prostokątne jest potrzebne w pracy drukarza offsetowego?
Tak, bo w praktyce spotyka się dokumentację techniczną maszyn i podzespołów (np. walców, łożyskowań, napędów). Umiejętność rozpoznania typu przedstawienia ułatwia komunikację z serwisem i utrzymaniem ruchu oraz rozumienie instrukcji i rysunków złożeniowych.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu rysunku z ilustracji?
Typowe błędy to: ignorowanie oznaczeń przekroju, mylenie rozwinięcia z widokiem, oraz wybór odpowiedzi po słowie-kluczu (np. "śruba") zamiast po analizie typu przedstawienia. Pomaga schemat: najpierw "czy to widok, cięcie czy rozwinięcie?", dopiero potem nazwa.
Kiedy na rysunku technicznym stosuje się przekrój zamiast rzutów?
Przekrój stosuje się, gdy trzeba pokazać elementy niewidoczne z zewnątrz (np. otwory, kanały, gniazda) i rzut zewnętrzny nie daje jednoznacznej informacji. Przekrój upraszcza też wymiarowanie wnętrza. Nie zastępuje jednak rzutów, gdy potrzebny jest obraz bryły.
Jak szybko nauczyć się rozróżniać rzut, przekrój, szkic i kład na egzamin?
Najlepiej ćwiczyć na zestawach ilustracji: do każdego rysunku nazwać typ przedstawienia i wskazać cechę rozpoznawczą (np. kreskowanie = przekrój, "rozprostowana" powierzchnia = kład, kilka standardowych widoków = rzut). Regularne krótkie powtórki działają lepiej niż jednorazowa nauka.
info

Około 43% zdających odpowiada poprawnie na to pytanie. trudne

Specjaliści zwracają uwagę: "Rzutowanie prostokątne to standardowy sposób przedstawiania obiektu na rysunku technicznym za pomocą widoków (np. z przodu, z góry, z boku) rzutowanych na prostopadłe rzutnie."

Materiały:

  • Podręczniki i skrypty z podstaw rysunku technicznego (dział: rzutowanie, przekroje, widoki)
  • Ćwiczenia z rozpoznawania rodzajów przedstawień (rzuty, przekroje, rozwinięcia)
  • Instrukcje/DTR maszyn i zespołów drukujących (sekcje z rysunkami złożeniowymi)
