Mapa górnicza jest dokumentem technicznym, w którym informacje o wyrobiskach i urządzeniach przedstawia się za pomocą znaków umownych. Kluczową umiejętnością na egzaminie jest rozpoznanie, jaki element infrastruktury przedstawia dany znak oraz odróżnienie go od podobnych rozwiązań transportowych.

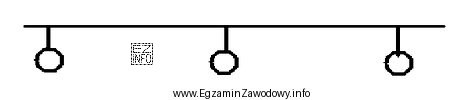

Odpowiedź "trasę kolejki podwieszanej" jest właściwa, ponieważ symbol z ilustracji odpowiada oznaczeniu szlaku transportowego kolejki podwieszanej stosowanej w podziemiach. Taki transport jest związany z przemieszczaniem ładunków (a czasem również ludzi) z wykorzystaniem urządzeń podwieszonych do obudowy/elementów nośnych wyrobiska, dlatego na mapach wyróżnia się go od tras prowadzonych po spągu.
Pozostałe odpowiedzi są niepoprawne, bo opisują inne środki lub drogi transportu, które w praktyce górniczej mają własne, odrębne oznaczenia:
- "przenośnik taśmowy" dotyczy urządzenia ciągłego do transportu urobku. Na mapach zwykle wskazuje się go jako instalację/ciąg przenośnikowy, a nie jako ogólną trasę kolejki.
- "tor pojedynczy" odnosi się do klasycznego transportu szynowego po spągu wyrobiska. Mylenie z kolejką podwieszaną jest częste, bo oba rozwiązania są "torowe", jednak różni je sposób prowadzenia trasy i konstrukcja.
- "drogę dla przewozu oponowego" rozumie się jako trasę dla pojazdów kołowych. Jest to komunikacja po spągu, zwykle opisywana jako droga/ciąg jezdny, a nie infrastruktura podwieszana.
Wskazówka egzaminacyjna: przy pytaniach o symbole najpierw identyfikuj, czy znak opisuje urządzenie (np. przenośnik), czy rodzaj trasy/komunikacji (szlak). Następnie rozstrzygaj, czy transport odbywa się po spągu (szyny, opony), czy jest podwieszany. To ogranicza ryzyko pomyłek między podobnymi odpowiedziami.
