KWALIFIKACJA MEC5 - CZERWIEC 2024

PYTANIE NR 34.

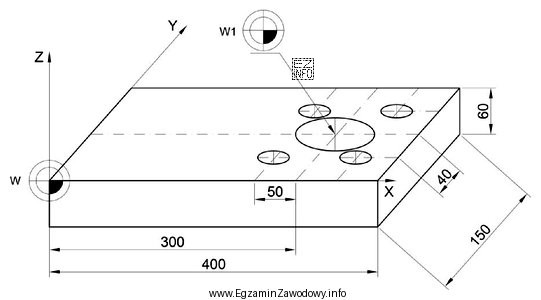

Przesunięcie punktu zerowego W do punktu W1, będącego środkiem dużego otworu wynosi
Ilustracja przedstawia rysunek techniczny elementu mechanicznego, prawdopodobnie części maszyny, używanego w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przesunięcie punktu zerowego to wektor od W do W1 zapisany jako różnice współrzędnych w osiach X, Y i Z. Ponieważ W1 jest środkiem dużego otworu, jego współrzędne (odczytane z rysunku) określają wymagane przesunięcie. Poprawny zapis powinien uwzględniać wszystkie osie i nie dodawać nieuzasadnionej zmiany w Z.

Pełne wyjaśnienie:

W zadaniach z obrabiarek CNC "przesunięcie punktu zerowego" rozumie się jako wektor przesunięcia pomiędzy dwoma punktami: od punktu W (dotychczasowy punkt zerowy) do punktu W1 (nowy punkt zerowy). Taki wektor zapisuje się w postaci trzech składowych: w osi X, w osi Y oraz w osi Z.

Jeżeli W1 jest opisany jako środek dużego otworu, to kluczową umiejętnością jest poprawne wyznaczenie współrzędnych środka otworu na podstawie rysunku (np. przez odczyt wymiarów położenia otworu względem baz albo przez obliczenie połowy rozstawu przy symetrii). Następnie przesunięcie zapisuje się jako wartości X/Y/Z odpowiadające temu położeniu.

Odpowiedź "X300 Y75 Z0" jest poprawna, ponieważ odzwierciedla przesunięcie w osiach X i Y do położenia środka otworu, przy braku zmiany w osi Z. Pozostałe propozycje są typowymi pułapkami:

  • "X100 Y40 Z0" odpowiada innemu punktowi (np. innemu otworowi lub błędnie odczytanym wymiarom), czyli błędnie wyznacza składowe przesunięcia.
  • "X300 Y150 Z0" sugeruje pomyłkę w osi Y (np. odczyt średnicy/rozstawu zamiast współrzędnej środka albo podwojenie wartości).
  • "X300 Y75 Z60" wprowadza nieuzasadnioną zmianę w osi Z, co zwykle wynika z mylenia położenia punktu w płaszczyźnie z wysokością bazowania.

Na egzaminie warto zawsze sprawdzić: (1) czy przesunięcie dotyczy wszystkich osi, (2) czy wartości są współrzędnymi punktu docelowego, a nie wymiarami średnic/odległości, oraz (3) czy oś Z rzeczywiście powinna się zmienić.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Punkt zerowy (W) to umowny punkt odniesienia, względem którego opisuje się współrzędne w programie CNC. Od jego położenia zależy, jakie wartości X/Y/Z przyjmują punkty na detalu. Zmiana W na inny punkt upraszcza programowanie, ale musi być wykonana konsekwentnie w całym procesie.
To wektor, który mówi o ile należy "przenieść" układ współrzędnych z W do W1. W praktyce oznacza to wprowadzenie wartości przesunięcia w osiach X, Y i Z zgodnie z położeniem nowego punktu. Nie jest to ruch narzędzia, tylko zmiana odniesienia współrzędnych.
Środek otworu wyznacza się z rysunku: albo jest podany bezpośrednio jako współrzędne środka, albo wynika z wymiarów położenia krawędzi/osi. Częsty przypadek to symetria: wtedy środek jest w połowie rozstawu. Trzeba uważać, by nie pomylić średnicy otworu z jego położeniem.
W wielu zadaniach przesunięcie dotyczy płaszczyzny XY (położenie otworów), a baza w osi Z pozostaje taka sama, więc składowa Z wynosi 0. Nie jest to jednak reguła: jeśli nowy punkt bazowy ma inną wysokość odniesienia, Z może być różne od zera. Zawsze trzeba to potwierdzić z dokumentacji.
Najczęściej myli się: kierunek przesunięcia (od którego punktu do którego liczymy), oś Y z X (zwłaszcza przy zmianie układu na rysunku) oraz współrzędną środka z wymiarem średnicy/rozstawu. Częsty błąd to też dopisanie wartości w Z "na wszelki wypadek" bez podstawy.
Nie. Przesunięcie punktu zerowego dotyczy położenia układu współrzędnych detalu (bazy programu). Korekcja narzędzia dotyczy narzędzia: jego długości i promienia oraz kompensacji zużycia. Obie funkcje wpływają na wynikowy tor, ale opisują inne zjawiska i wprowadza się je w innych miejscach.
Gdy obróbka jest symetryczna względem otworu (np. kieszenie, otwory w układzie kołowym, frezowanie po okręgu) i wygodniej programować ruchy dodatnie/ujemne od środka. Taka baza ułatwia też kontrolę wymiarów i redukuje ryzyko pomyłek przy powtarzalnych detalach.
Porównaj wartości X i Y z gabarytami detalu i położeniem charakterystycznych elementów: czy środek otworu rzeczywiście powinien być "tak daleko" od bazy. Sprawdź też, czy wartości nie są podwojone (np. średnica zamiast promienia) i czy Z zostało zostawione bez zmian, jeśli baza Z się nie zmienia.
Zwykle nie, bo współrzędne punktów W i W1 wynikają z geometrii przedstawionej na rysunku lub z podanych wymiarów. Jeśli w treści nie ma wymiarów ani opisu położenia, to brakuje danych wejściowych. W praktyce egzaminacyjnej rysunek jest wtedy kluczowym elementem zadania.
Ćwicz na krótkich przykładach: wyznaczanie współrzędnych punktów z rysunku, liczenie różnic X/Y/Z między punktami oraz kontrolę znaków (+/−) zgodnie z kierunkiem osi. Pomaga też wykonywanie szkicu z zaznaczonym W, W1 i osiami. Klucz to konsekwencja i sprawdzanie sensu wyniku.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że przesunięcie punktu zerowego to wektor od W do W1 zapisany jako różnice współrzędnych w osiach X, Y i Z.

Materiały:

  • Instrukcja/poradnik producenta sterowania CNC używanego w pracowni (opis układów współrzędnych i baz)
  • Podręcznik do podstaw programowania CNC (układy współrzędnych, punkty bazowe, przesunięcia)
  • Materiały szkolne z czytania rysunku technicznego i wyznaczania współrzędnych punktów charakterystycznych
