KWALIFIKACJA ELM3 - WRZESIEŃ 2014

Wyjaśnienie poprawnej odpowiedzi:

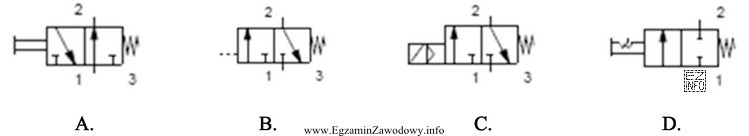

Symbol graficzny zaworu monostabilnego, normalnie otwartego, przedstawia się jako zawór, który w stanie spoczynku (bez zasilania) jest otwarty, co oznacza, że przepływ medium jest możliwy. Na rysunku A widzimy zawór, który w pozycji spoczynkowej (po lewej stronie) ma otwarty przepływ między portami 1 i 2, co oznacza, że jest to zawór normalnie otwarty. Pozostałe rysunki przedstawiają zawory, które w pozycji spoczynkowej są zamknięte lub mają inne konfiguracje.
