KWALIFIKACJA ELM3 - CZERWIEC 2007

PYTANIE NR 23.
Przyczyną uszkodzenia regulatora jest błąd w obwodzie czujnika temperatury odniesienia. Kod błędu to

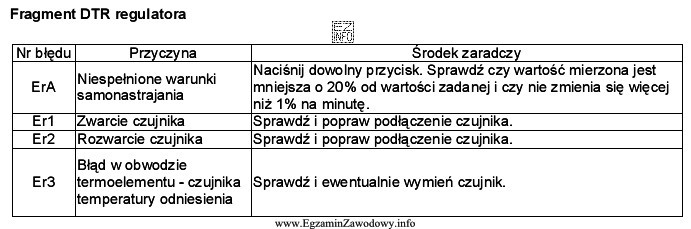

Ilustracja przedstawia fragment dokumentacji techniczno-ruchowej (DTR) regulatora, który jest częścią egzaminu zawodowego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kod błędu należy dobrać na podstawie opisu usterki: "błąd w obwodzie czujnika temperatury odniesienia". W zestawie odpowiedzi poprawnym przypisaniem dla tej awarii jest "Er3", natomiast "Er1", "Er2" i "ErA" odnoszą się do innych typów błędów w diagnostyce regulatora.

Pełne wyjaśnienie:

W regulatorach temperatury (oraz w wielu sterownikach urządzeń mechatronicznych) diagnostyka jest realizowana przez kody błędów wyświetlane na panelu lub przekazywane do systemu nadrzędnego. Kluczową umiejętnością serwisową jest powiązanie opisu usterki z właściwym kodem z tabeli błędów urządzenia.

W tym zadaniu usterka została opisana jednoznacznie jako: błąd w obwodzie czujnika temperatury odniesienia. Dla tak zdefiniowanej przyczyny uszkodzenia prawidłowym kodem jest "Er3". Oznacza to, że regulator sygnalizuje problem w torze pomiarowym związanym z czujnikiem (np. przerwa w obwodzie, zwarcie, błędne podłączenie, uszkodzenie elementu lub złącza), który dostarcza wartość odniesienia/temperatury wykorzystywaną w regulacji.

Pozostałe odpowiedzi są niepoprawne, ponieważ wskazują na inne kategorie usterek niż opisana w zadaniu:

  • "Er1" – to inny kod diagnostyczny, który nie odpowiada błędowi obwodu czujnika temperatury odniesienia.
  • "Er2" – również odnosi się do odmiennego typu błędu niż awaria czujnika odniesienia.
  • "ErA" – jest kodem alfanumerycznym, ale w tym zestawie nie odpowiada wskazanemu problemowi z czujnikiem temperatury odniesienia.

Wskazówka egzaminacyjna: jeśli w zadaniu pojawiają się kody typu "Er…", zwykle pochodzą one z tabeli alarmów konkretnego urządzenia. W praktyce serwisowej po odczycie kodu warto wykonać podstawową ścieżkę diagnostyczną: kontrola przewodów i złączy czujnika, sprawdzenie ciągłości/rezystancji (zależnie od typu czujnika), ocena poprawności zacisków oraz ewentualna wymiana czujnika.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
"Er" to skrótowe oznaczenie komunikatu błędu (error) wyświetlanego przez regulator. Dokładne znaczenie (np. Er1, Er2, Er3) zależy od producenta i modelu i jest opisane w tabeli alarmów w instrukcji urządzenia.
Typowe objawy to niestabilny lub nielogiczny odczyt temperatury, nagłe skoki wskazań albo przejście regulatora w alarm. W diagnostyce sprawdza się okablowanie, złącza, poprawność zacisków oraz ciągłość obwodu i stan samego czujnika.
Bo wyglądają podobnie i łatwo je pomylić wzrokowo lub pamięciowo. Dodatkowo w różnych urządzeniach te same symbole mogą oznaczać inne usterki. Na egzaminie trzeba opierać się na opisie awarii i przypisaniu z danej tabeli kodów.
Zwykle są to: czujnik (np. rezystancyjny lub termopara), przewody sygnałowe, zaciski/złącza, ewentualne przetworniki/układy kondycjonowania sygnału oraz wejście pomiarowe regulatora. Uszkodzenie dowolnego z nich może wywołać alarm.
Przerwa jest typowa przy uszkodzonym przewodzie, luźnym zacisku lub pękniętym elemencie czujnika. Zwarcie częściej wynika z uszkodzonej izolacji, zgniecenia przewodu lub zawilgocenia. Ostatecznie rozstrzyga to pomiar oraz komunikat z tabeli błędów.
Najczęściej wykonuje się pomiar rezystancji (dla czujników rezystancyjnych) lub napięcia termoelektrycznego (dla termopar), a także sprawdzenie ciągłości przewodów. Wyniki porównuje się z danymi czujnika oraz warunkami pracy układu.
Nie. Znaczenie kodów jest w dużej mierze zależne od producenta i modelu urządzenia. Dlatego w praktyce serwisowej i na egzaminie należy opierać się na instrukcji (tabeli alarmów) właściwej dla danego regulatora.
Najczęściej to: zgadywanie na podstawie numeru (bez odniesienia do opisu), mylenie podobnych oznaczeń, ignorowanie słowa kluczowego w treści (np. "czujnik odniesienia"), oraz przenoszenie skojarzeń z innych urządzeń na to, którego dotyczy pytanie.
Najpierw zabezpiecza się pracę układu (np. tryb awaryjny), potem sprawdza połączenia i zaciski, ocenia stan przewodu i czujnika, wykonuje pomiar elektryczny, a na końcu wymienia wadliwy element i potwierdza usunięcie alarmu testem funkcjonalnym.
Najlepiej ćwiczyć na realnych instrukcjach kilku popularnych regulatorów: wyszukiwanie kodu w tabeli, łączenie kodu z objawami i dobieranie czynności kontrolnych. Pomaga też tworzenie fiszek: kod → przyczyna → pierwsze kroki diagnostyczne.
