KWALIFIKACJA ELM6 - CZERWIEC 2018

PYTANIE NR 5.

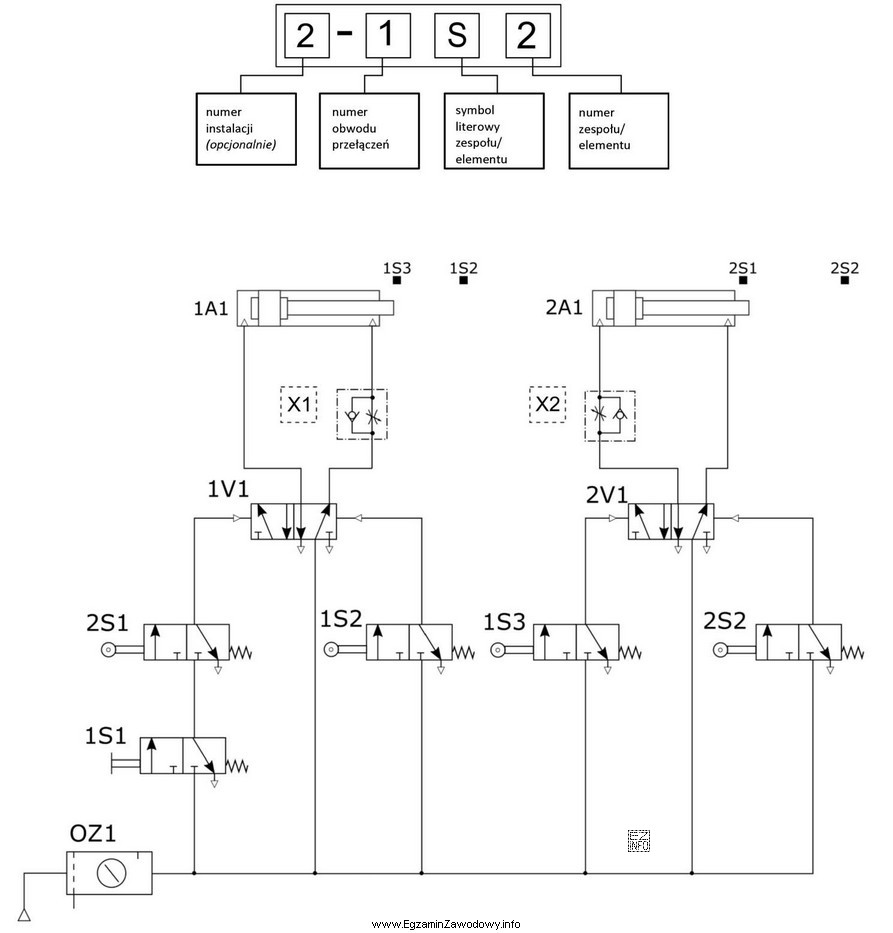

Przyjmując zasadę znakowania na schematach układów pneumatycznych według przedstawionego na rysunku klucza określ, jakie oznaczenia powinny posiadać elementy X1 i X2 na schemacie pneumatycznym.
Ilustracja przedstawia schemat układu pneumatycznego, który jest częścią egzaminu zawodowego dla technika mechatronika w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W zadaniu należy zastosować klucz oznaczeń z rysunku: litera identyfikuje rodzaj elementu (np. zawór), pierwsza cyfra – grupę/układ, a ostatnia – numer kolejny elementu danego typu. Zgodnie z tym przyporządkowaniem elementy X1 i X2 odpowiadają oznaczeniom 1V2 oraz 2V2.

Pełne wyjaśnienie:

Zadanie sprawdza umiejętność czytania schematu pneumatycznego i konsekwentnego stosowania klucza oznaczeń podanego na rysunku. W praktyce przemysłowej (UR, montaż, serwis) identyfikatory typu "1V2" pozwalają jednoznacznie wskazać element na schemacie, w szafie/na płycie zaworowej i w dokumentacji.

W takich oznaczeniach najczęściej występują trzy informacje:

  • część liczbowa na początku – przynależność do zespołu/sekcji/układu (np. 1…, 2…);
  • litera – rodzaj elementu (np. zawór, siłownik, czujnik; dokładne znaczenie wynika z klucza w zadaniu);
  • liczba na końcu – numer kolejny elementu danego rodzaju w obrębie sekcji.

Aby poprawnie rozwiązać zadanie, trzeba:

  1. Odszukać w kluczu, jakiego rodzaju elementom odpowiada symbol oznaczony jako X1 oraz X2.
  2. Sprawdzić, do której sekcji/układu (np. "1" i "2") należą te elementy na schemacie.
  3. Ustalić numer kolejny (np. "2") danego rodzaju elementu w danej sekcji według reguły z legendy.

Odpowiedź "X1 – 1V2; X2 – 2V2" jest zgodna z logiką: oba elementy mają ten sam typ (litera "V" według klucza), ale należą do różnych sekcji (1 oraz 2), a ich numer kolejny w danej sekcji to "2".

Dlaczego pozostałe propozycje są niepoprawne?

  • "X1 – 2V3; X2 – 1V3" zachowuje typ "V", ale zmienia zarówno numer sekcji, jak i numer kolejny, co nie wynika z przypisania X1/X2 w schemacie.
  • "X1 – 1A2; X2 – 2A2" podstawia inną literę ("A"), czyli inny rodzaj elementu; to typowy błąd mylenia wykonawczego elementu (np. siłownika) z elementem sterującym.
  • "X1 – 3S1; X2 – 3S2" zmienia i sekcję ("3"), i typ ("S"), więc nie odpowiada wskazanym elementom X1/X2 według klucza.

Wskazówka egzaminacyjna: najpierw dopasuj literę (rodzaj elementu), dopiero potem liczby. Najczęstsze pomyłki wynikają z "zgadywania po numerach" bez weryfikacji typu elementu w legendzie.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Litera identyfikuje rodzaj elementu (np. zawór, siłownik, czujnik) zgodnie z legendą/kluczem schematu. W zadaniach egzaminacyjnych nie zakłada się "z pamięci" jednej konwencji, tylko stosuje się klucz podany na rysunku.
Pierwsza cyfra zwykle opisuje przynależność do sekcji lub układu (np. obwód 1 i obwód 2). Dzięki temu te same typy elementów mogą się powtarzać w różnych częściach instalacji, a oznaczenia nadal pozostają jednoznaczne.
Bo w praktyce zakładowej spotyka się różne konwencje, a poprawność ocenia się względem konkretnej dokumentacji. Klucz na rysunku jest częścią danych zadania i ma pierwszeństwo przed nawykami wyniesionymi z innych materiałów.
Najczęstsze są: odwrócenie przypisania (X1 z X2), dobranie poprawnej cyfry, ale złej litery (mylenie typu elementu), oraz zgadywanie numeru kolejnego bez sprawdzenia, ile elementów danego typu występuje w danej sekcji schematu.
Najpierw porównaj symbol elementu na schemacie z legendą (kluczem). Dopiero gdy typ elementu jest pewny, weryfikuj część liczbową. To ogranicza pomyłki wynikające z podobieństwa odpowiedzi i zbyt szybkiego patrzenia na same cyfry.
Nie. Sam zapis jest formatem identyfikatora, ale jego interpretacja (co oznacza "V", co oznacza "1") zależy od przyjętej konwencji w danym projekcie lub od norm/standardów stosowanych przez autora dokumentacji. Dlatego klucz schematu jest kluczowy.
Podczas diagnostyki (szybkie wskazanie elementu do sprawdzenia), serwisu (wymiana podzespołu zgodnie z listą elementów), uruchamiania instalacji oraz komunikacji z innymi służbami (UR, automatycy) bez nieporozumień.
W wielu konwencjach spotyka się inne litery dla elementów wykonawczych i dla czujników, ale konkretne przypisanie zależy od legendy projektu. Na egzaminie nie zgaduj: odczytaj z klucza, jaki typ elementu opisuje dana litera.
Stosuj kolejność: (1) typ elementu z klucza, (2) sekcja/układ z pierwszej cyfry, (3) numer kolejny w danej sekcji. Na końcu sprawdź, czy oba elementy nie zostały przypadkowo zamienione miejscami.
Bo odpowiadają realnym elementom układu (wykonawczym lub czujnikom) i brzmią "technicznie poprawnie". To typowy dystraktor sprawdzający, czy uczeń rozpoznaje symbol i umie użyć legendy, a nie tylko dopasowuje cyfry.
