KWALIFIKACJA GIW9 - STYCZEŃ 2018

PYTANIE NR 34.

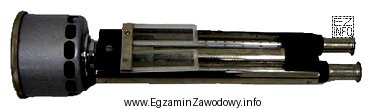

Przyrząd przedstawiony na rysunku służy do pomiaru
Ilustracja przedstawia przyrząd pomiarowy używany w górnictwie podziemnym do mierzenia wilgotności względnej powietrza.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przyrząd z rysunku to higrometr/psychrometr używany do wyznaczania wilgotności względnej powietrza.
Wilgotność względna opisuje stopień nasycenia parą wodną w danej temperaturze (zwykle w %). Wilgotność bezwzględna ma inne znaczenie i jednostki, a ciśnienie oraz prędkość przepływu mierzy się innymi przyrządami.

Pełne wyjaśnienie:

Wskazanie "wilgotności względnej" jest właściwe, ponieważ przyrządy tego typu (np. higrometry lub psychrometry stosowane w ocenie mikroklimatu) służą do oceny zawartości pary wodnej w powietrzu w odniesieniu do stanu nasycenia przy danej temperaturze. Wynik wilgotności względnej podaje się najczęściej w procentach (%), co jest typowe dla kontroli warunków klimatycznych.

Odpowiedź "wilgotności bezwzględnej" jest błędna w tym ujęciu, bo wilgotność bezwzględna opisuje ilość pary wodnej w jednostce objętości lub masy powietrza (zależnie od definicji) i nie jest tym, co standardowo odczytuje się bezpośrednio na typowych przyrządach pokazywanych na rysunkach egzaminacyjnych; zwykle bezpośrednio wyznacza się/odczytuje wilgotność względną.

Odpowiedź "ciśnienia atmosferycznego" jest niepoprawna, ponieważ do tego służą barometry lub manometry, które mają inną zasadę działania i inną skalę (jednostki ciśnienia).

Odpowiedź "prędkości przepływu powietrza" także nie pasuje: prędkość strumienia mierzy się anemometrami (np. skrzydełkowymi, wiatraczkowymi, termoanemometrami), a nie przyrządami przeznaczonymi do oceny wilgotności. W praktyce górniczej właściwe rozróżnienie przyrządów jest ważne, bo pomiary mikroklimatu (temperatura, wilgotność) i pomiary wentylacyjne (prędkość, wydatek) wykonuje się innymi narzędziami i dla innych celów kontrolnych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wilgotność względna to miara tego, jak bardzo powietrze jest "nasycone" parą wodną w danej temperaturze. Najczęściej podaje się ją w procentach (%): 100% oznacza stan nasycenia, a niższe wartości wskazują, że powietrze może jeszcze przyjąć dodatkową parę wodną.
Wilgotność względna odnosi aktualną ilość pary wodnej do maksimum możliwego w tej temperaturze (dlatego zależy od temperatury). Wilgotność bezwzględna opisuje ilość pary wodnej "wprost" (np. na jednostkę objętości/masy) i nie mówi bezpośrednio o stopniu nasycenia.
Najczęściej spotkasz higrometry (np. elektroniczne) oraz psychrometry, które wyznaczają wilgotność na podstawie różnicy wskazań dwóch termometrów. W zadaniach egzaminacyjnych często trzeba rozpoznać przyrząd po wyglądzie i powiązać go z parametrem mikroklimatu.
Wilgotność wpływa na odczuwalną temperaturę, możliwość chłodzenia organizmu przez parowanie potu oraz komfort pracy. W połączeniu z temperaturą i ruchem powietrza jest elementem oceny mikroklimatu w wyrobiskach i może wskazywać na potrzebę działań wentylacyjnych lub klimatyzacji.
Nie. Anemometr służy do pomiaru prędkości przepływu powietrza (ruchu powietrza), a nie wilgotności. To częsty błąd na egzaminie: skojarzenie "wentylacja = anemometr" nie oznacza, że tym samym mierzy się parametry mikroklimatu, takie jak wilgotność.
Przyrządy do ciśnienia (barometry/manometry) mają skale w jednostkach ciśnienia i konstrukcję typową dla pomiaru ciśnienia. Przyrządy do wilgotności częściej kojarzą się z higrometrem lub psychrometrem i dotyczą pary wodnej w powietrzu; ich opis/wyświetlacz zwykle odnosi się do % wilgotności.
Psychrometr stosuje się wtedy, gdy potrzebujesz wyznaczyć wilgotność względną na podstawie pomiarów temperatury "suchej" i "wilgotnej". Jest to klasyczna metoda wykorzystywana w diagnostyce warunków środowiskowych, także w kontekście oceny mikroklimatu w wyrobiskach.
Najczęstsze pomyłki to: zamiana wilgotności względnej z bezwzględną, wybór "prędkości przepływu" przez skojarzenie z wentylacją oraz mylenie przyrządów z barometrem. Pomaga sprawdzanie, czy odpowiedź dotyczy mikroklimatu (wilgotność/temperatura), czy stricte przepływu (anemometr).
Nie musi. Wilgotność względna zależy od temperatury i ilości pary wodnej w powietrzu. Przy tej samej ilości pary wodnej wzrost temperatury zwykle obniża wilgotność względną (powietrze "może zmieścić" więcej pary), ale jeśli dopływa para wodna, sytuacja może być inna.
Ćwicz zestawienia: parametr → przyrząd (wilgotność → higrometr/psychrometr, prędkość powietrza → anemometr, ciśnienie → barometr/manometr). Warto też oglądać zdjęcia typowych mierników z ćwiczeń wentylacyjnych i uczyć się ich po wyglądzie oraz zastosowaniu.
info

To pytanie poprawnie rozwiązuje 57% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że przyrząd z rysunku to higrometr/psychrometr używany do wyznaczania wilgotności względnej powietrza.Wilgotność względna opisuje stopień nasycenia parą wodną w danej temperaturze (zwykle w %).
