KWALIFIKACJA MEC5 - STYCZEŃ 2018

PYTANIE NR 27.

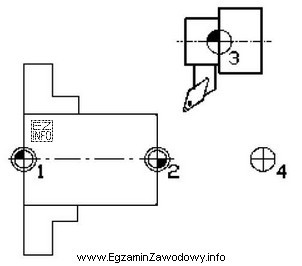

Punkt wymiany narzędzia na przedstawionym rysunku oznaczony jest cyfrą
Ilustracja przedstawia schematyczny rysunek techniczny, który jest związany z kwalifikacją zawodową TECHNIK MECHANIK, a
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Punkt wymiany narzędzia na schematach CNC zaznacza się jako pozycję bezpieczną, zwykle symbolem okręgu z krzyżem (celownikiem) w wolnej przestrzeni roboczej. Na rysunku taki symbol ma tylko punkt oznaczony cyfrą 4, pozostałe (1–3) dotyczą punktów zerowych/odniesienia.

Pełne wyjaśnienie:

Punkt wymiany narzędzia w obrabiarkach CNC to bezpieczna pozycja, do której narzędzie odjeżdża przed/po zmianie narzędzia. Kluczowe jest, aby znajdował się poza strefą obróbki i w odległości minimalizującej ryzyko kolizji z detalem, uchwytem lub elementami maszyny.

Na rysunkach i schematach technologicznych często rozróżnia się:

  • punkty zerowe/odniesienia – używane do bazowania układu współrzędnych (na ilustracji oznaczone symbolem koła z zaciemnionymi ćwiartkami),
  • punkty serwisowe – służące do operacji pomocniczych, np. wymiany narzędzia (często jako okrąg z krzyżem/celownik).

Na przedstawionym schemacie tylko punkt 4 ma symbol okręgu z krzyżem i jest umieszczony w wolnej przestrzeni, z dala od detalu i narzędzia. To odpowiada typowej idei "punktu wymiany narzędzia".

Dlaczego pozostałe odpowiedzi są błędne?

  • 3 – punkt leży na oprawce/narzędziu i ma symbol charakterystyczny dla punktów odniesienia, więc dotyczy bazowania/odniesienia narzędzia, a nie pozycji do wymiany.
  • 2 – znajduje się na osi detalu i ma symbol punktu zerowego; służy do odniesień wymiarowych, nie do bezpiecznego odjazdu.
  • 1 – analogicznie jak 2, jest punktem na detalu z symbolem punktu zerowego/odniesienia, a nie punktem serwisowym.

W praktyce egzaminacyjnej warto zapamiętać: punkt wymiany = "celownik" i wolna przestrzeń; punkt zerowy = symbol punktu bazowego na detalu lub narzędziu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Punkt wymiany narzędzia to bezpieczna pozycja osi/rewolweru, w której odbywa się zmiana narzędzia (automatyczna lub ręczna). Ma zapewnić brak kolizji z detalem, uchwytem i elementami maszyny. Na schematach bywa oznaczany symbolem serwisowym, np. okręgiem z krzyżem.
Bo zmiana narzędzia wymaga miejsca na ruch rewolweru/magazynu i bezpiecznego odjazdu od detalu. Ustawienie punktu zbyt blisko strefy obróbki zwiększa ryzyko kolizji oraz uszkodzenia narzędzia, detalu lub uchwytu. "Wolna przestrzeń" minimalizuje te zagrożenia.
Najczęściej po symbolu i położeniu. Punkty zerowe/odniesienia bywają zaznaczone symbolami bazowania i leżą na detalu albo na narzędziu. Punkt wymiany narzędzia zwykle ma inny znak (np. "celownik") i jest umieszczony poza strefą obróbki, w bezpiecznej odległości.
Wykorzystuje go przed i po wymianie narzędzia: narzędzie odjeżdża do pozycji bezpiecznej, następuje zmiana, a potem przejazd do kolejnej operacji. Punkt ten jest też użyteczny przy czynnościach serwisowych i pomiarowych, gdy trzeba odsunąć narzędzie od detalu bez ryzyka kolizji.
Nie. Punkt zerowy przedmiotu służy do odniesienia wymiarów i programu do geometrii detalu. Punkt wymiany narzędzia jest pozycją bezpieczną do czynności pomocniczych (zmiana narzędzia), zwykle poza obrysem detalu. Pomylenie tych punktów może prowadzić do błędów ustawienia i kolizji.
Najczęstsze błędy to: mylenie punktu wymiany z punktem zerowym (bo oba są "punktami" na rysunku), ignorowanie różnic w symbolu graficznym oraz wybieranie punktu na detalu "z przyzwyczajenia". Pomaga zasada: punkt wymiany ma symbol serwisowy i leży w wolnej przestrzeni.
Jeśli pozycja wymiany jest ustawiona zbyt blisko detalu lub uchwytu, rewolwer/oprawka podczas dojazdu może zahaczyć o elementy w przestrzeni roboczej. Kolizja może uszkodzić narzędzie, detal i mechanikę maszyny. Dlatego punkt wymiany planuje się tak, by odjazd był jednoznacznie bezpieczny.
W praktyce rysunkowej i technologicznej taki symbol często oznacza punkt specjalny/serwisowy, czyli miejsce docelowe ruchu niezwiązane bezpośrednio z bazowaniem detalu (np. punkt wymiany narzędzia). W odróżnieniu od symboli punktów zerowych jest zwykle umieszczony poza detalem i strefą skrawania.
Zwykle nie. W pytaniach z rysunkiem kluczowa jest umiejętność odczytu symboli i sensu technologicznego ich położenia. Sama numeracja (1–4) nic nie znaczy bez interpretacji znaków graficznych. Warto ćwiczyć rozpoznawanie punktów: zerowych, referencyjnych i serwisowych.
Najlepiej łączyć teorię z praktyką: oglądać schematy toczenia/frezowania, porównywać symbole i ich położenie względem detalu oraz ćwiczyć krótkie zadania "wskaż punkt…". Pomaga też praca na symulatorze lub dokumentacji szkoleniowej, gdzie widać ruchy do pozycji bezpiecznych.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Według specjalistów z branży: "Punkt wymiany narzędzia na schematach CNC zaznacza się jako pozycję bezpieczną, zwykle symbolem okręgu z krzyżem (celownikiem) w wolnej przestrzeni roboczej."

Źródła:

  • ISO 6983-1:2009, "Automation systems and integration — Numerical control of machines — Program format and definitions of address words — Part 1: Data format for positioning, line motion and contouring control systems" (odniesienie do ISO 6983 / G-code jako kontekstu programowania CNC)
  • Wikipedia: "G-code" (sekcja o kodach powrotu do punktu odniesienia i zastosowaniach w CNC) https://en.wikipedia.org/wiki/G-code - dostęp 2026-02-18

Materiały:

  • Podręczniki/operator manuals do tokarek CNC (sekcje: punkty bazowe, pozycje bezpieczne, wymiana narzędzia)
  • Materiały szkolne z podstaw programowania i przygotowania pracy obrabiarki CNC
  • Ćwiczenia z interpretacji schematów ustawczych i rysunków technologicznych dla toczenia
