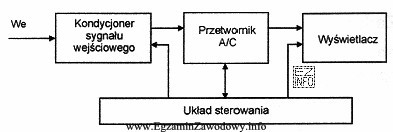

Schemat blokowy multimetru przedstawia typowy tor pomiarowy: od zacisków wejściowych (sond) przez układy dopasowania i zabezpieczeń, następnie blok przetwarzania (np. przetwornik/układ pomiarowy) oraz blok prezentacji wyniku (najczęściej wyświetlacz). To odpowiada funkcji multimetru jako przyrządu, który mierzy podstawowe wielkości elektryczne i podaje ich wartość liczbową.
Odpowiedź "multimetra." jest właściwa, jeżeli na rysunku widać układ nastaw/wyboru zakresu oraz tor pomiarowy zakończony wskazaniem wyniku, bez części odpowiedzialnej za generowanie przebiegów lub za prezentację przebiegu w funkcji czasu.
Pozostałe odpowiedzi dotyczą przyrządów o innej roli:
- "generatora." – generator jest źródłem sygnału (np. sinus, prostokąt). W schemacie blokowym generatora oczekuje się bloków wytwarzania/kształtowania sygnału oraz wyjścia, a nie typowego toru pomiaru U/I/R zakończonego wynikiem liczbowym.
- "oscyloskopu." – oscyloskop służy do obserwacji przebiegów (amplituda, czas, kształt), więc charakterystyczne są bloki toru pionowego/poziomego, wyzwalania i układu wyświetlania przebiegu, a nie klasyczny tor pomiaru rezystancji czy prądu z przełączaniem funkcji U/I/R.
- "wobuloskopu." – wobuloskop jest przyrządem specjalizowanym (związanym z analizą odpowiedzi częstotliwościowej i przestrajaniem), więc jego schemat zwykle łączy funkcje generowania i pomiaru/analizy. Taki układ bloków różni się od prostszego schematu multimetru.
Wskazówka egzaminacyjna: przy rozpoznawaniu schematów blokowych najpierw ustal, czy urządzenie mierzy wielkość (tor wejściowy → przetwarzanie → wskazanie), czy wytwarza sygnał (generator → kształtowanie → wyjście), czy obserwuje przebieg (tory X/Y, wyzwalanie, ekran).
